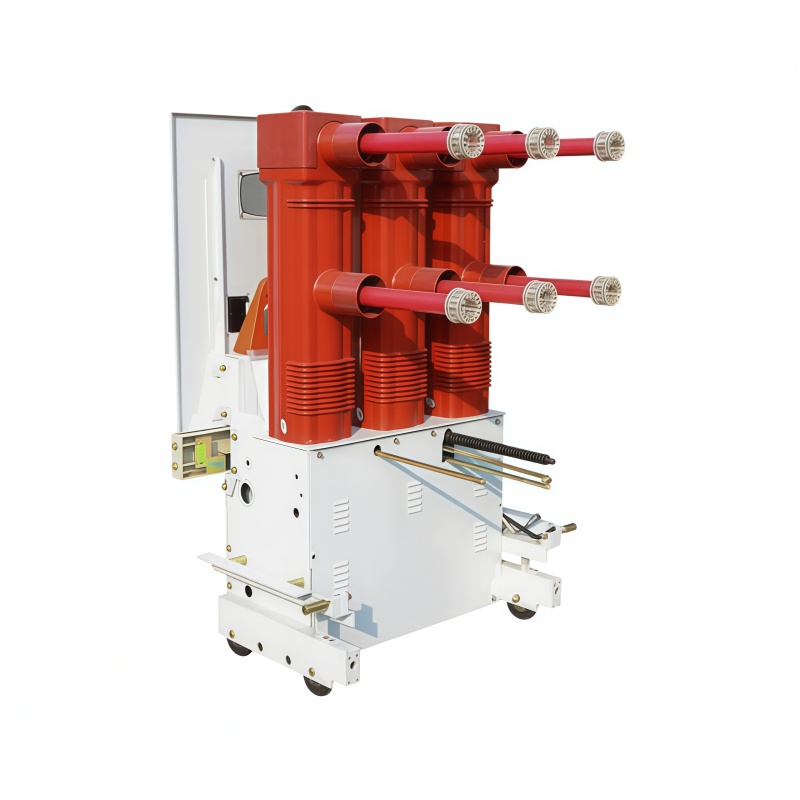

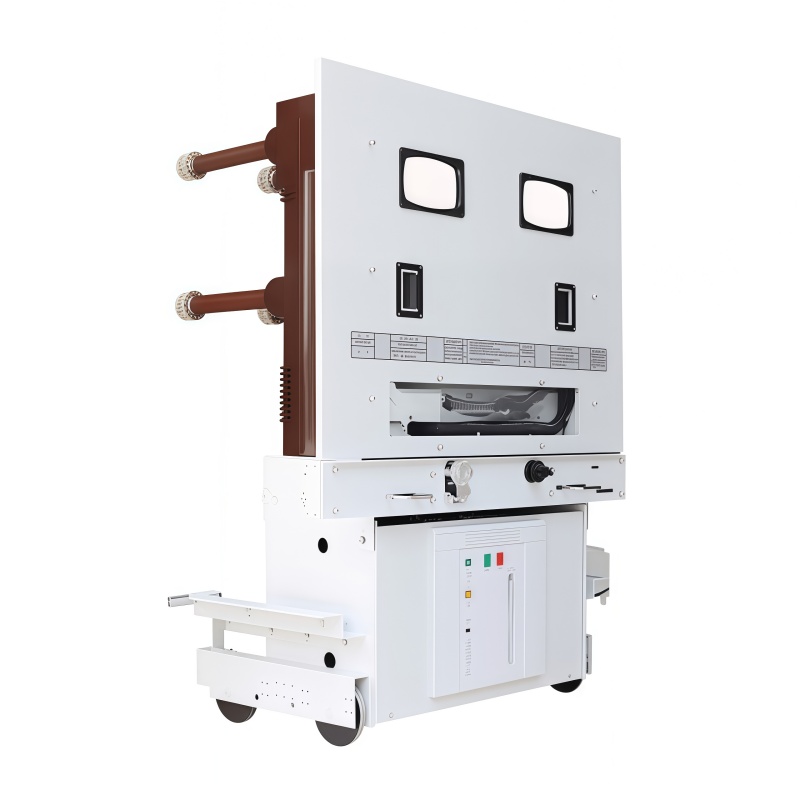

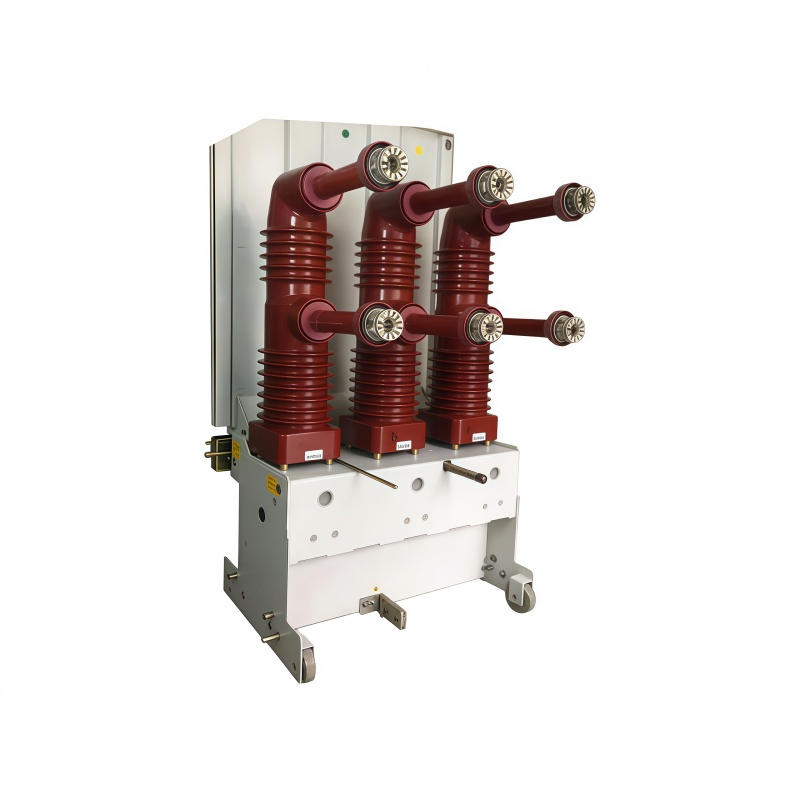

VD1-40.5 Высоковольтный вакуумный выключатель для внутренней установки
Высоковольтный вакуумный выключатель для внутренней установки серии VD1-40.5 (далее — «выключатель») предназначен для использования в трёхфазных электрических системах переменного тока частотой 50 Гц, номинальным напряжением 40,5 кВ для включения и отключения нагрузочных токов, токов перегрузки и токов короткого замыкания на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях.
Описание
маркер
Описание продукции
Высоковольтный вакуумный выключатель для внутренней установки серии VD1-40.5 (далее — «выключатель») предназначен для использования в трёхфазных электрических системах переменного тока частотой 50 Гц, номинальным напряжением 40,5 кВ для включения и отключения нагрузочных токов, токов перегрузки и токов короткого замыкания на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях.
В выключателе применена компоновка с вертикальным расположением выключателя и привода, что позволило эффективно уменьшить глубину выключателя. Три дугогасительные камеры и связанные с ними токоведущие части изолированы друг от друга тремя независимыми изоляционными цилиндрами из эпоксидной смолы, образуя комбинированную изоляционную конструкцию. Выключатель удовлетворяет требованиям к воздушным зазорам и путям утечки при нормальных условиях эксплуатации и позволяет эффективно уменьшить габариты выключателя. Вакуумная дугогасительная камера главной токоведущей цепи и подвижные/неподвижные токоведущие соединения установлены внутри изоляционного цилиндра, благодаря чему расстояние между фазами составляет всего 300 мм. Все электрические соединения главной цепи выполнены стационарными, что обеспечивает высокую надёжность. Изоляционные цилиндры установлены над рамой выключателя.
Специально разработанный для этой новой модели выключателя пружинный привод установлен внутри рамы выключателя. Его конструктивные особенности в большей степени соответствуют вертикальной компоновке выключателя, и он стал неотъемлемой частью общей конструкции выключателя. Конструкция привода проста, его выходные характеристики и параметры хорошо адаптированы к особенностям и требованиям вакуумного выключателя на 40,5 кВ.
Общая компоновка рациональна, эстетична и лаконична. Изделие отличается малыми габаритами, гибкостью управления, высокой надёжностью электрических характеристик, длительным сроком службы, удобством ремонта и обслуживания, а также привод не требует обслуживания.
