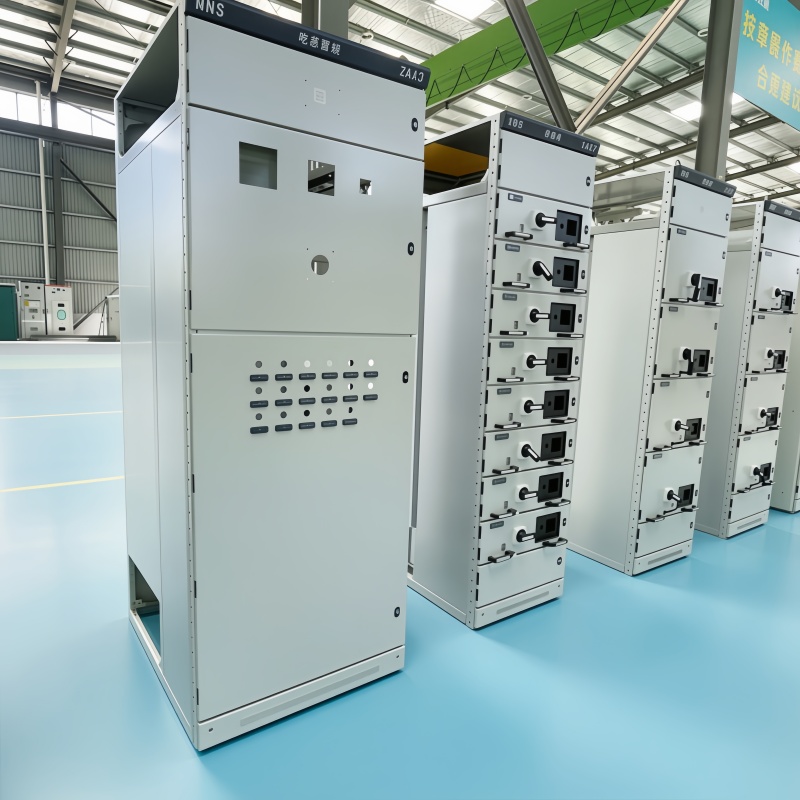

Низковольтное комплектное распределительное устройство типа MNS (далее — «устройство») было разработано и изготовлено на основе импортных шкафов. Предназначено для использования в системах переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением до 660 В для управления генерацией, передачей, распределением, преобразованием электроэнергии и работой электрооборудования. Соответствует требованиям государственного стандарта GB7251-1 «Низковольтные комплектные распределительные устройства и оборудование управления», отраслевого стандарта JB/T9661 «Низковольтные комплектные распределительные устройства с выкатными элементами» и международного стандарта IEC439-1. Данное устройство позволяет компоновать различные варианты каркасов и выкатных блоков. Использование высокопрочных трудногорючих инженерных пластиковых компонентов значительно повышает безопасность и защитные свойства. Выкатные блоки отличаются малыми габаритами, высокой функциональностью, высокой взаимозаменяемостью, удобством замены и обслуживания, а также надёжным контактом.
Базовый каркас устройства имеет комбинированную конструкцию из C-образных профилей. Все конструктивные элементы каркаса оцинкованы или изготовлены из стальных листов с покрытием алюмоцинк. Соединение осуществляется с помощью самонарезающих винтов и шестигранных винтов класса прочности 8.8. Для сборки полного устройства в зависимости от требуемой схемы добавляются соответствующие двери, панели, перегородки, монтажные кронштейны, а также сборные шины, функциональные блоки и другие компоненты. Размеры компонентов и отсеков внутри устройства выполнены с модульной сеткой (модуль E = 25 мм). Степень защиты корпуса — IP3X – IP4X.

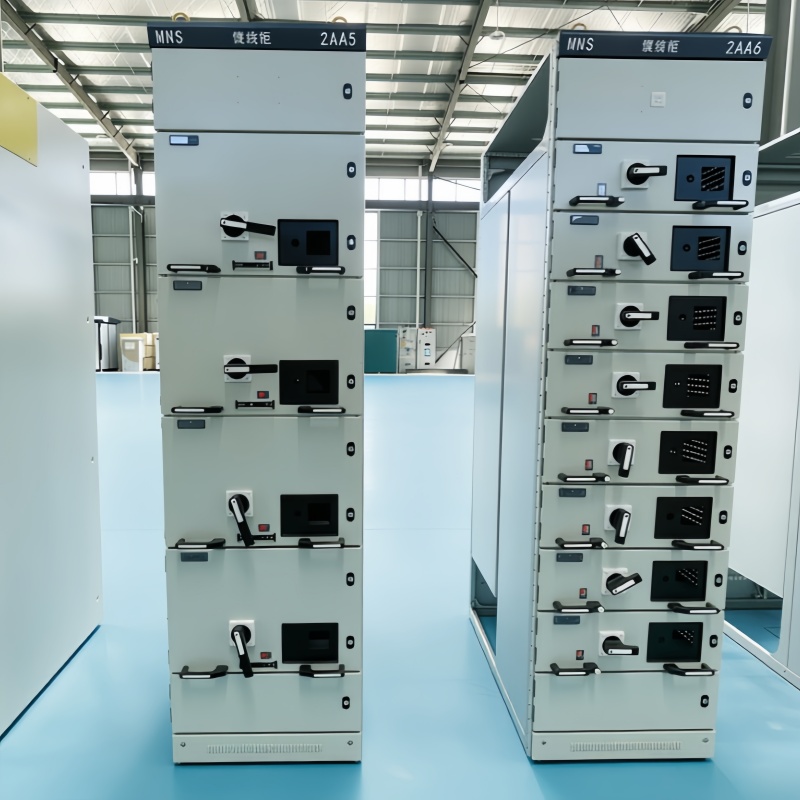

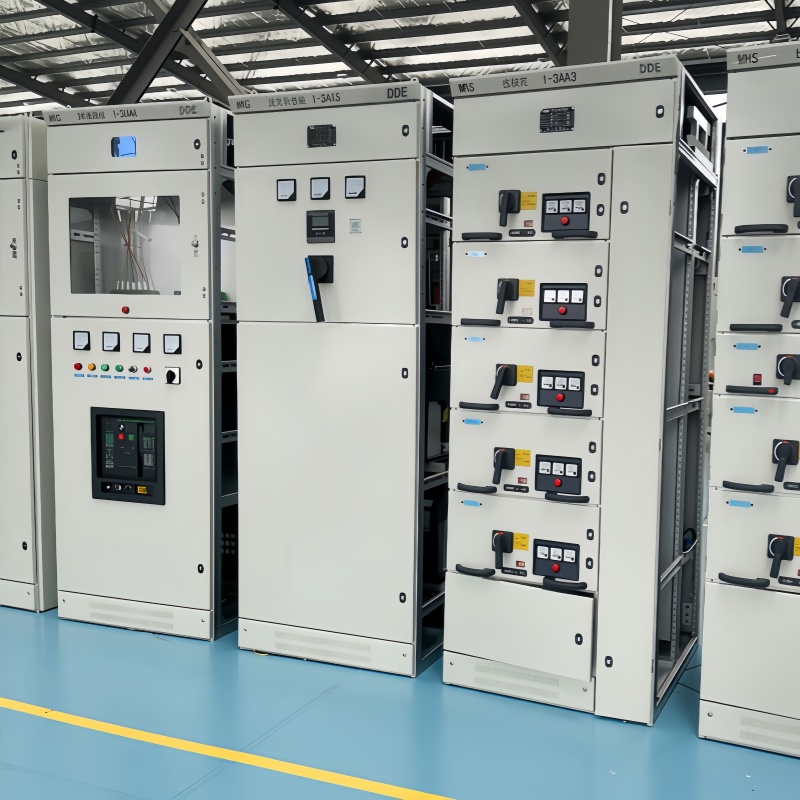

Существует пять стандартных типоразмеров, каждый из которых кратен высоте 8E (200 мм):
8E/4: в пространстве высотой 8E (200 мм) размещаются 4 выкатных блока
8E/2: в пространстве высотой 8E (200 мм) размещаются 2 выкатных блока
8E: в пространстве высотой 8E (200 мм) размещается 1 выкатной блок
16E: в пространстве высотой 16E (400 мм) размещается 1 выкатной блок
24E: в пространстве высотой 24E (600 мм) размещается 1 выкатной блок
Номинальный ток цепи блока — до 400 А. Блоки типов 8E/4 и 8E/2 выполнены из трудногорючего пластика и алюминиевых профилей. Все пять типов выкатных блоков могут быть установлены в одном шкафу как однородно, так и в смешанной конфигурации. Общая высота отсека функциональных блоков составляет 72E (1800 мм).
