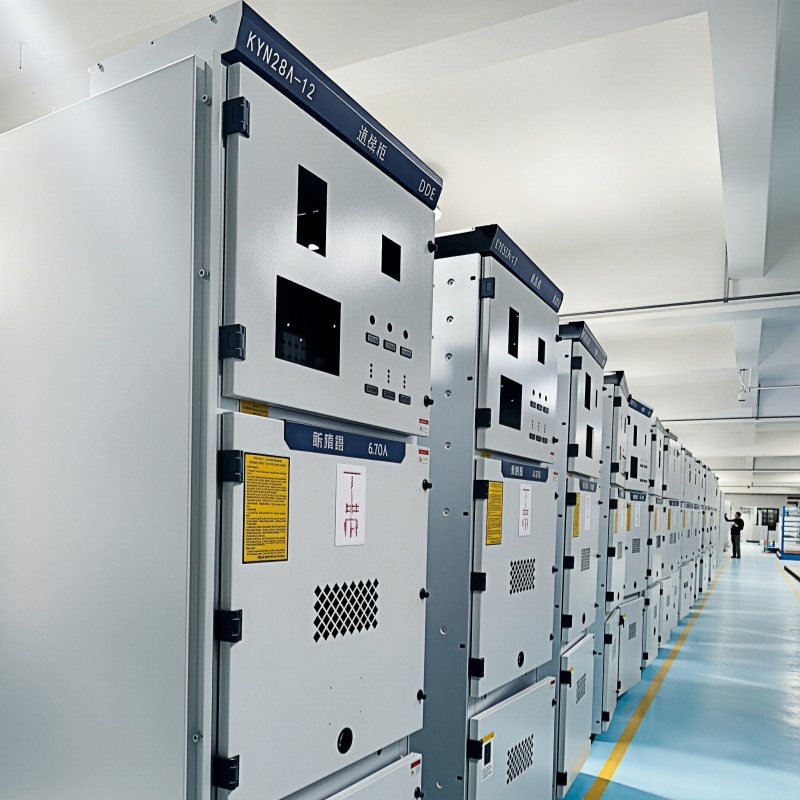

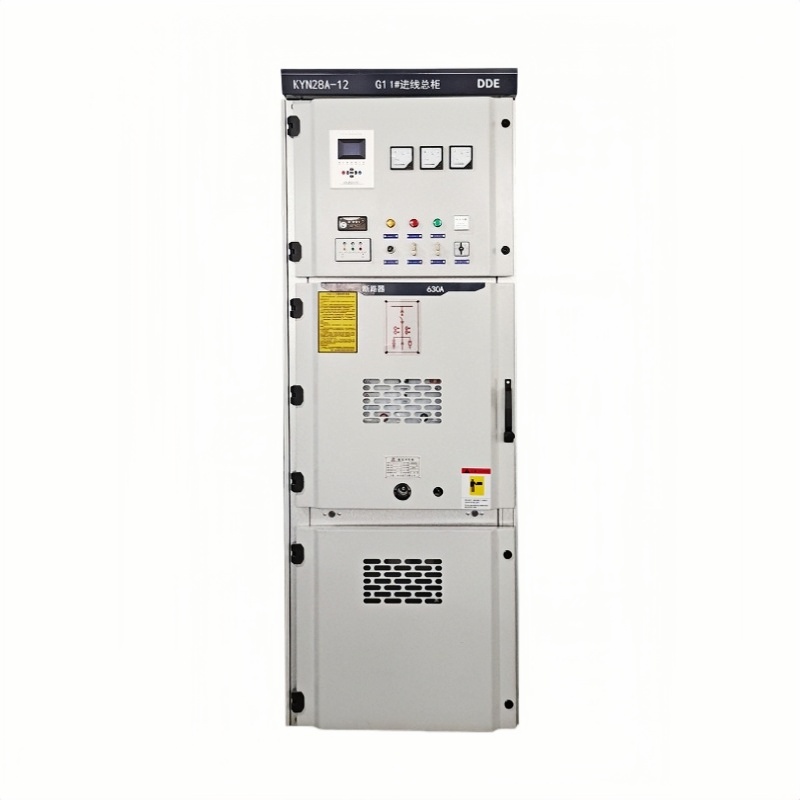

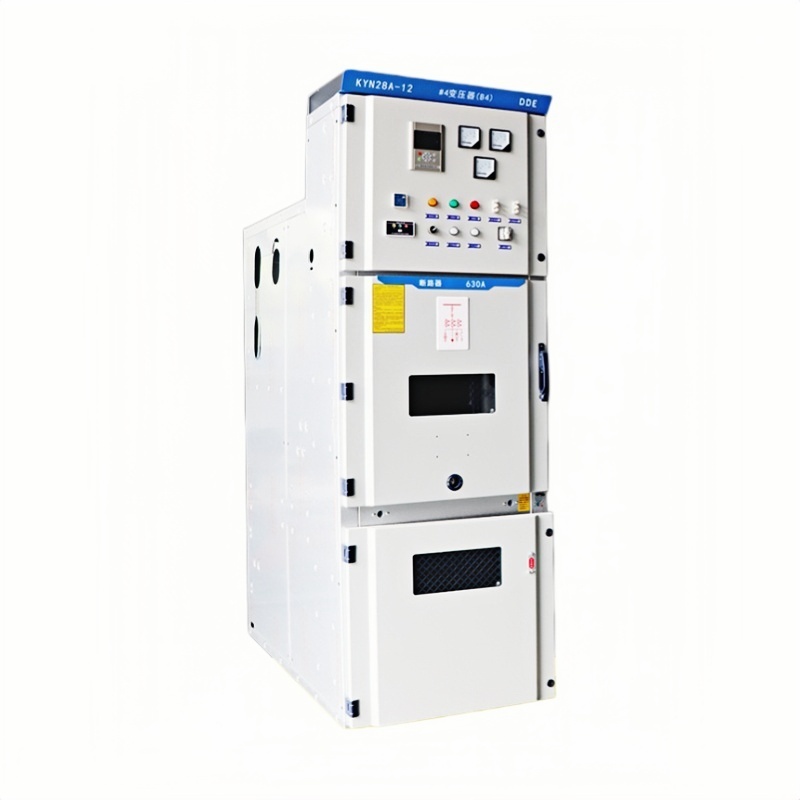

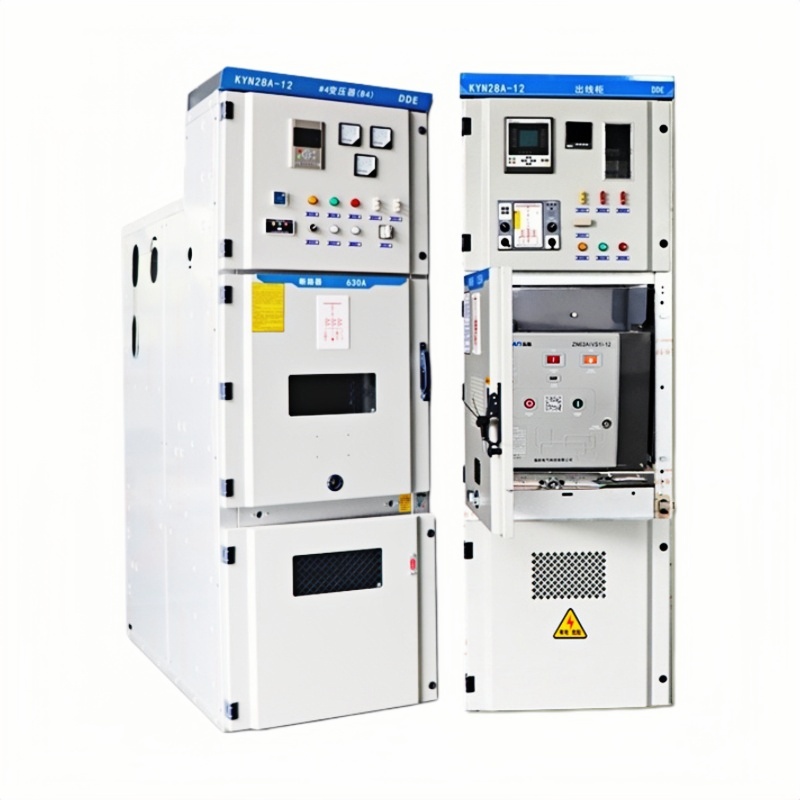

KYN28A-12(24) Комплектное распределительное устройство переменного тока в бронированном металлическом корпусе с выкатными элементами
Комплектное распределительное устройство с выкатными элементами серии KYN28A-12 (24) для внутренней установки представляет собой комплектное распределительное устройство для внутренней установки, трёхфазного переменного тока частотой 50/60 Гц, номинальным напряжением 12 (24) кВ, рабочим током до 4000 А.
Описание
маркер
Описание продукции
Комплектное распределительное устройство с выкатными элементами серии KYN28A-12 (24) для внутренней установки представляет собой комплектное распределительное устройство для внутренней установки, трёхфазного переменного тока частотой 50/60 Гц, номинальным напряжением 12 (24) кВ, рабочим током до 4000 А. Предназначено для использования на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях для приёма и распределения электроэнергии, обеспечивая функции управления, защиты и мониторинга электрических цепей. Может применяться в местах с частыми коммутационными операциями.
Особенности изделия
Надёжное и безопасное устройство блокировки «пять защит», эффективно предотвращающее:
1.Ошибочное включение и отключение выключателя
2.Вкатывание и выкатывание тележки выключателя под нагрузкой
3.Включение выключателя при замкнутом заземляющем выключателе
4.Ошибочное включение заземляющего выключателя при нахождении оборудования под напряжением
5.Ошибочное проникновение в отсек, находящийся под напряжением
Опционально могут быть установлены вакуумные выключатели ZN63A, VD4, ZN21, 3AH и VEP, вакуумные контакторы VC7, нагрузочные выключатели и разъединители.
В зависимости от назначения могут использоваться тележки: выключателя, трансформатора напряжения, измерительная, разъединительная и другие; тележки одинакового назначения обладают хорошей взаимозаменяемостью.
Отсеки выключателя и кабельный отсек могут быть оснащены нагревателями для предотвращения конденсации влаги и коррозии.
Степень защиты наружной оболочки шкафа — IP4X, степень защиты между отсеками и при открытой двери отсека выключателя — IP2X.
Конструкция изделия
Изделие состоит из двух частей: корпуса и выкатной части (тележки). Корпус изготовлен из стальных листов с покрытием алюмоцинк. С помощью металлических перегородок разделён на отсек выключателя (отсек тележки), отсек главных сборных шин, кабельный отсек и отсек релейной аппаратуры и измерительных приборов. Все металлические конструкции надёжно заземлены. Отсек главных сборных шин и отсек выключателя оснащены независимыми каналами сброса давления.
