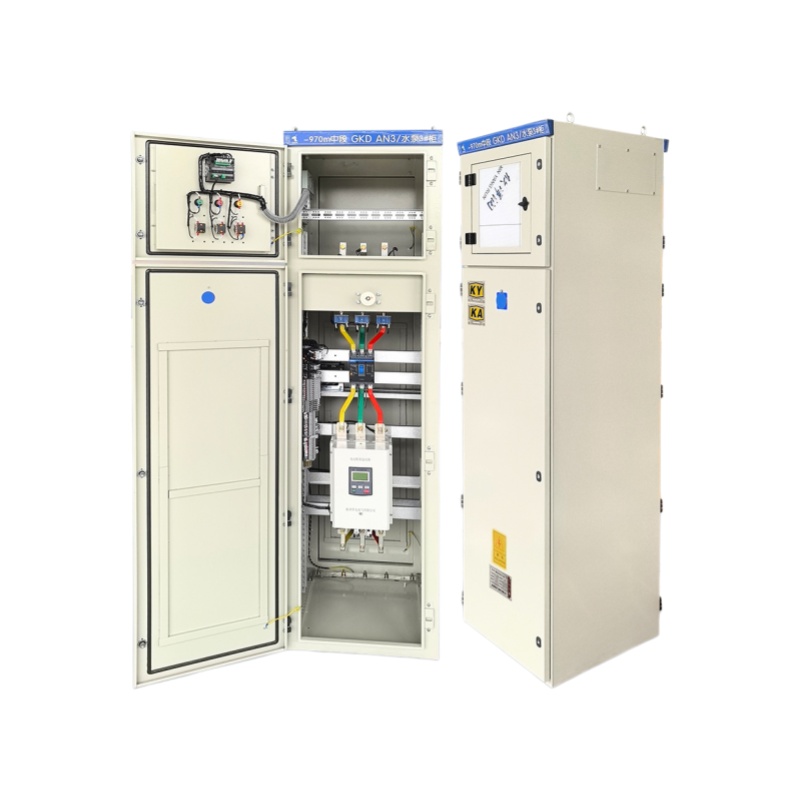

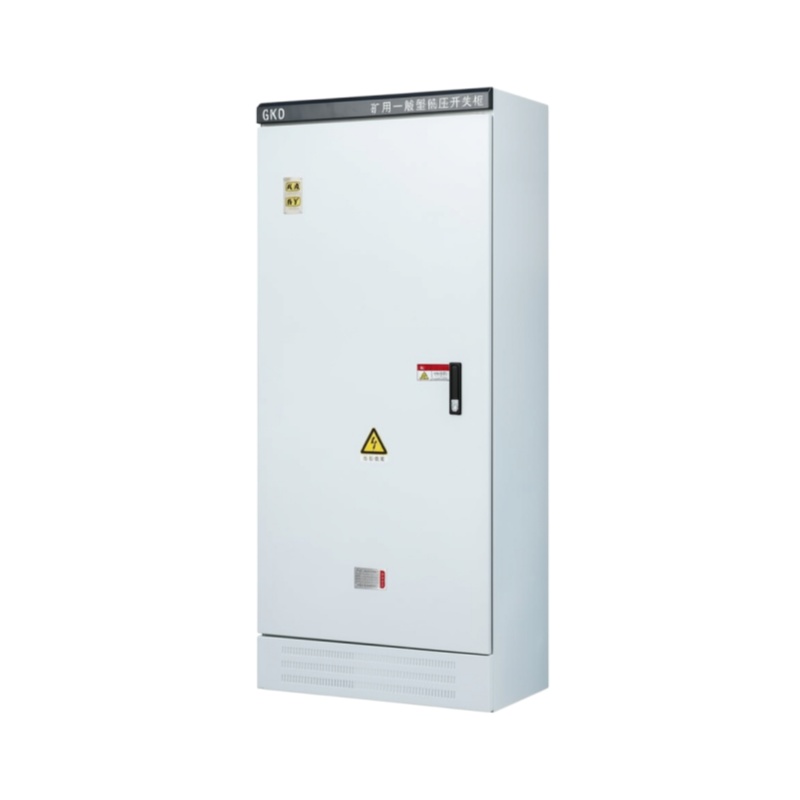

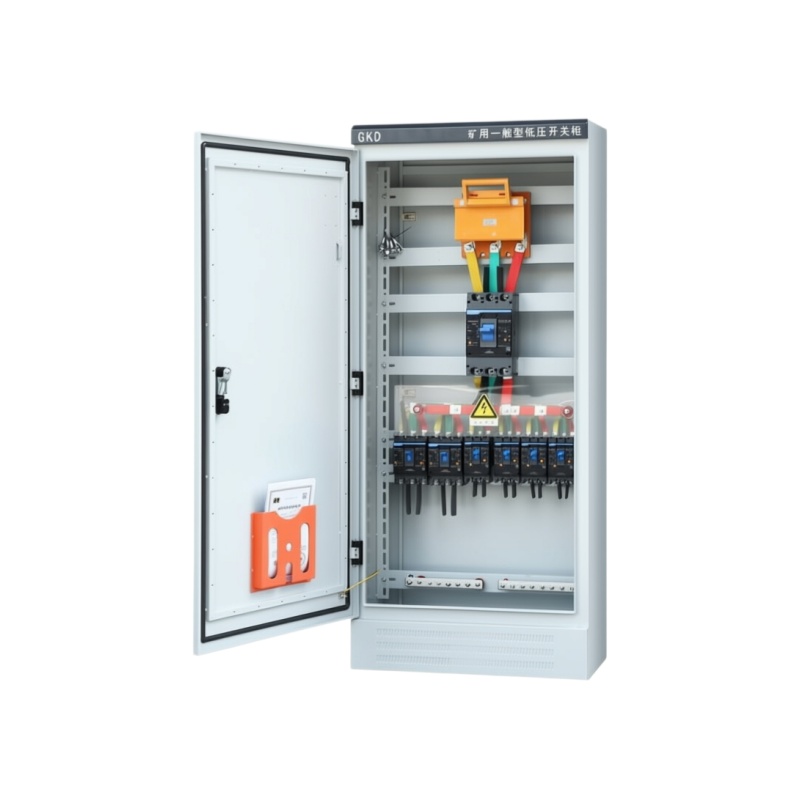

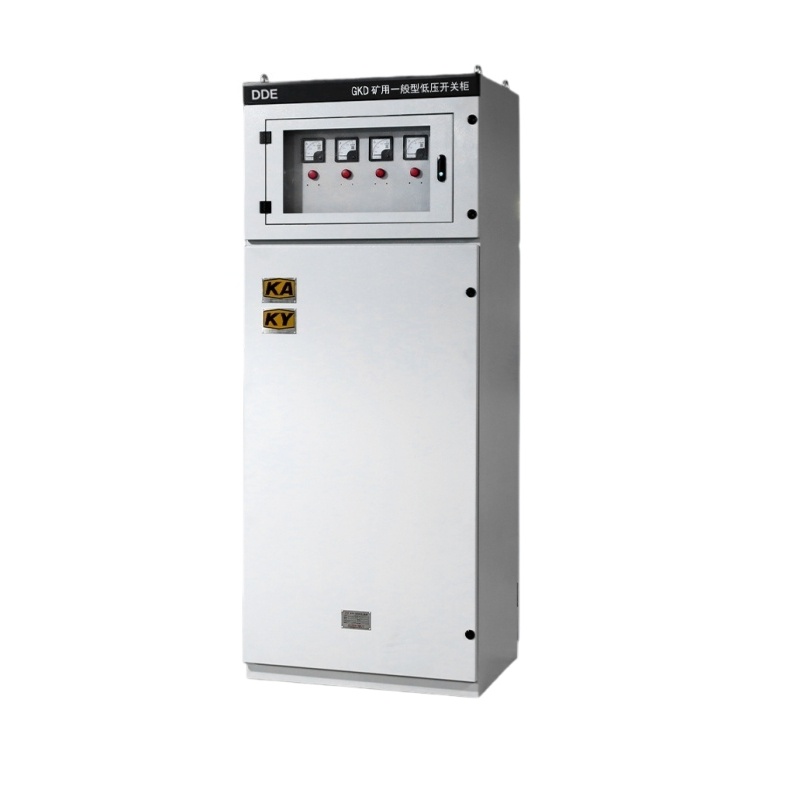

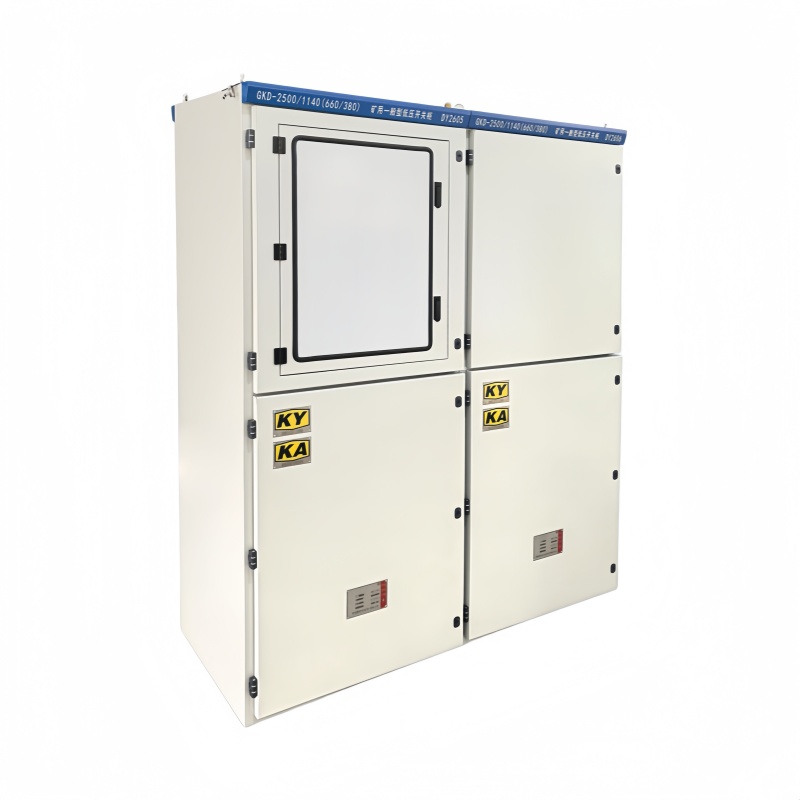

GKD Шахтный низковольтный распределительный шкаф общего назначения
Низковольтный распределительный шкаф общешахтного исполнения типа GKD — это устройство распределения и управления электроэнергией, специально разработанное для тяжёлых условий подземных горных выработок.
Описание
маркер
Описание продукции
Низковольтный распределительный шкаф общешахтного исполнения типа GKD — это устройство распределения и управления электроэнергией, специально разработанное для тяжёлых условий подземных горных выработок. Хотя оно не обладает взрывозащитными функциями, оно соответствует более строгим стандартам по изоляции, защите, механической прочности и другим параметрам по сравнению с обычным электрооборудованием и предназначено для использования в подземных выработках, не имеющих опасности взрыва газа и угольной пыли.
Обзор продукции
1. Основное определение и область применения
● Характер оборудования: Относится к категории «невзрывозащищённого» шахтного электрооборудования. На заводской табличке обычно имеется чёткая маркировка «KY» (общешахтное исполнение).
● Условия применения: Специально предназначено для использования в угольных шахтах в местах, не имеющих опасности взрыва газа и угольной пыли, а также в неугольных шахтах и других подземных промышленных средах. Обычно используется в камерах или операторных, таких как приствольные дворы, центральные пульты управления, главные вентиляционные штреки.
● Основное назначение: Используется в системах электроснабжения трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 380 В, 660 В или 1140 В для преобразования, распределения, управления и защиты электроэнергии для силового оборудования, освещения и распределительных устройств.
2. Основные технические особенности
Для адаптации к тяжёлым условиям эксплуатации в шахтах — повышенной влажности, высокой запылённости, вибрациям — низковольтные распределительные шкафы общешахтного исполнения обладают следующими особенностями:
● Высокая степень защиты: Корпус обычно изготавливается из холоднокатаной стали или нержавеющей стали, обладает пылезащитой, влагозащитой и защитой от капающей воды. Степень защиты обычно требуется не ниже IP54 (по некоторым высоким стандартам — до IP65), что эффективно предотвращает проникновение твёрдых частиц и жидкостей извне.
● Строгие требования к электрической безопасности: Предусмотрены специальные требования к путям утечки и электрическим зазорам клеммных колодок. Корпус должен иметь надёжные внутренние и наружные болты заземления для обеспечения безопасности обслуживающего персонала.
● Полноценные защитные функции: Обеспечивает многоуровневую защиту: от перегрузки, короткого замыкания, утечки тока (с блокировкой при утечке), пониженного напряжения, повышенного напряжения, обрыва фазы и другие. Некоторые новые модели также оснащены функциями интеллектуального мониторинга и дистанционного управления.
● Высокая механическая прочность: Конструкция корпуса спроектирована с учётом устойчивости к ударам и деформации, способна выдерживать определённые механические воздействия и вибрации.
3. Условия эксплуатации
● Температура окружающего воздуха: Обычно от –5°C до +40°C.
● Относительная влажность воздуха: Не более 95% (при 20°C ± 5°C).
● Высота над уровнем моря: Обычно не более 1000 м или 2000 м (некоторые модели — до 3500 м).
● Требования к окружающей среде: Отсутствие газов или паров, разрушающих изоляцию, отсутствие выраженной тряски и вибрации.
