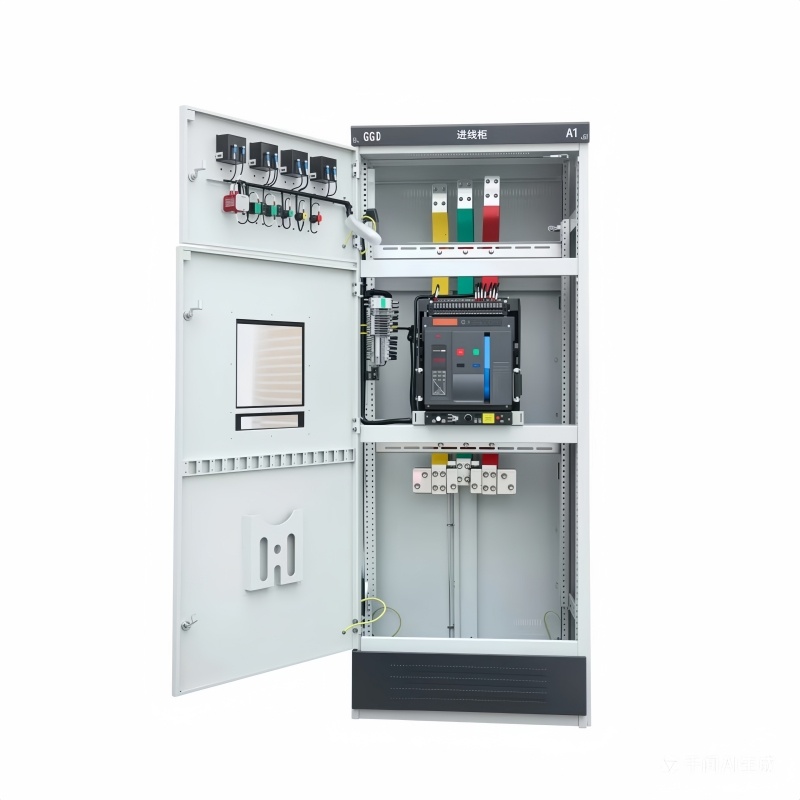

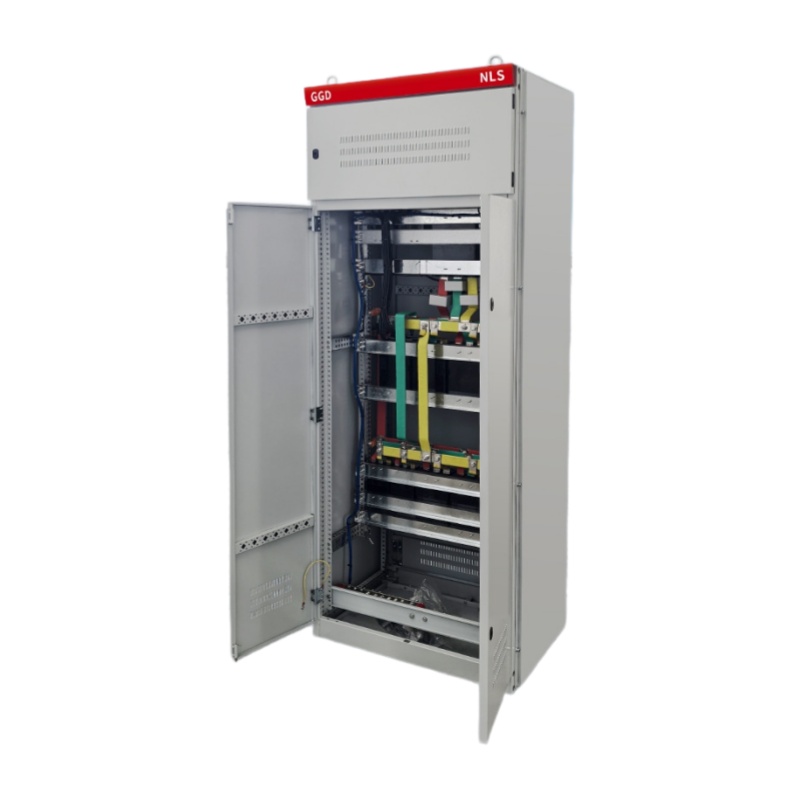

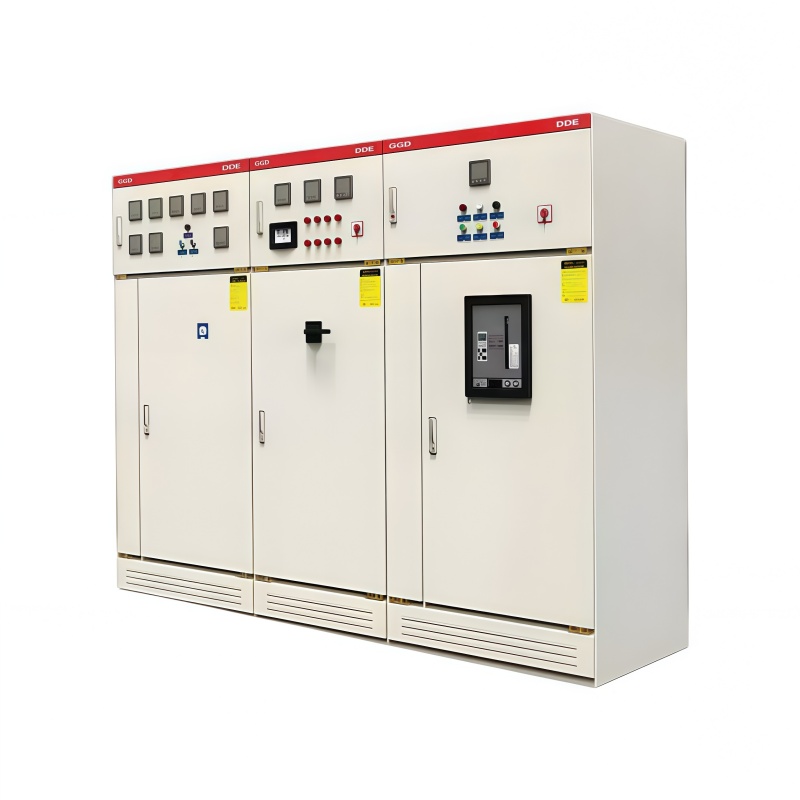

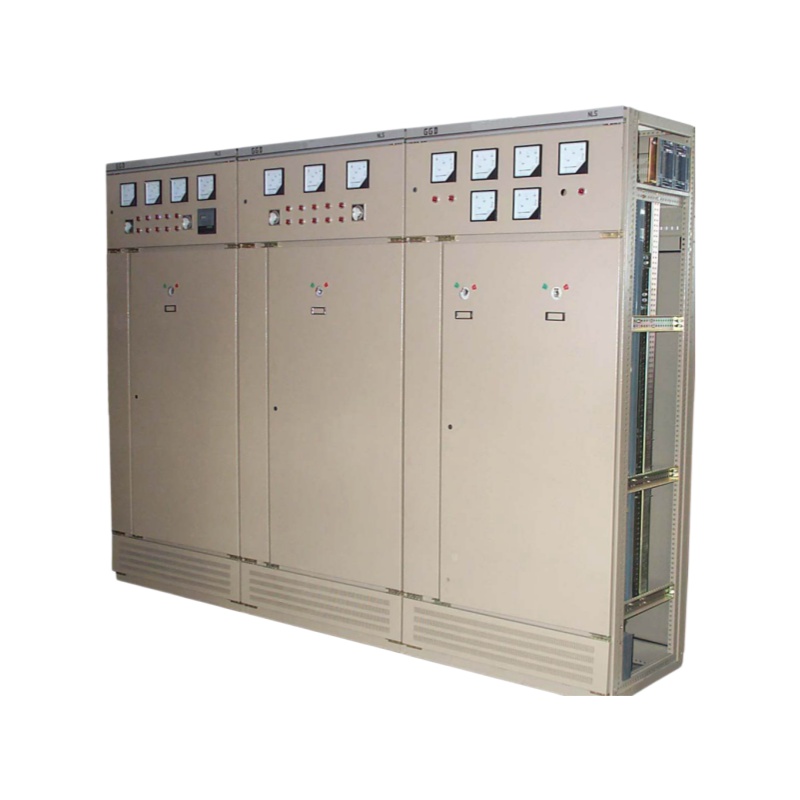

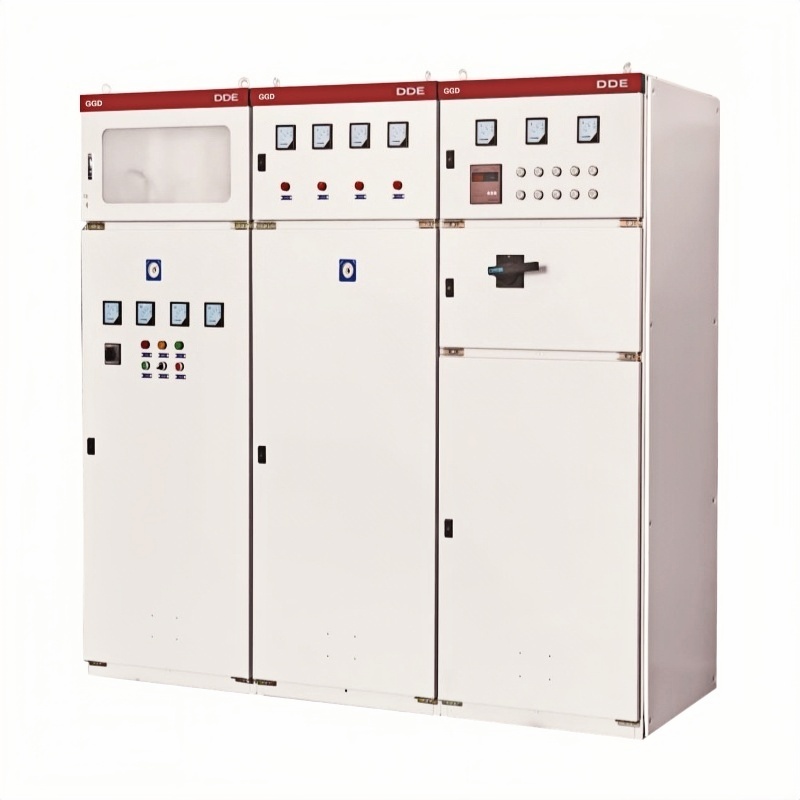

GGD Стационарный низковольтный распределительный шкаф переменного тока
Низковольтный распределительный шкаф переменного тока серии GGD предназначен для использования в системах распределения электроэнергии на электростанциях, подстанциях, предприятиях нефтехимической отрасли, промышленных и горнодобывающих предприятиях, высотных зданиях и других объектах для силового распределения, в центрах управления электродвигателями, для компенсации реактивной мощности и других нужд потребителей электроэнергии.
Описание
маркер
Описание продукции
Низковольтный распределительный шкаф переменного тока серии GGD предназначен для использования в системах распределения электроэнергии на электростанциях, подстанциях, предприятиях нефтехимической отрасли, промышленных и горнодобывающих предприятиях, высотных зданиях и других объектах для силового распределения, в центрах управления электродвигателями, для компенсации реактивной мощности и других нужд потребителей электроэнергии. Применяется в системах распределения переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением 380 В, номинальным рабочим током до 3150 А для преобразования, распределения и управления электроэнергией для силового оборудования, освещения и распределительных устройств.
Низковольтный распределительный шкаф переменного тока серии GGD был разработан Министерством энергетики для содействия техническому прогрессу в области низковольтного распределительного оборудования в нашей стране и ускорения обновления комплектных низковольтных распределительных устройств. Изделие отличается высокой отключающей способностью, хорошей динамической и термической стойкостью, высокой практичностью.
Соответствие стандартам
GB7251.1 «Низковольтные комплектные распределительные устройства и оборудование управления. Часть 1: Устройства, прошедшие типовые испытания и частично прошедшие типовые испытания»
IEC439-1 «Низковольтные комплектные распределительные устройства и оборудование управления»
Функциональные блоки
Низковольтный распределительный шкаф переменного тока серии GGD выполнен в унифицированной шкафной форме. Каркас изготавливается из холодногнутых профилей 8MF с частичной сваркой и сборкой и имеет 20 модульных монтажных отверстий, что обеспечивает высокую степень унификации.
В низковольтном распределительном шкафу переменного тока серии GGD в полной мере учтены вопросы отвода тепла при работе. В верхней и нижней частях шкафа предусмотрено различное количество вентиляционных прорезей, благодаря чему внутри герметичного шкафа сверху вниз образуется естественный вентиляционный канал, что позволяет эффективно отводить тепло.
Двери с измерительными приборами, содержащие электрические компоненты, соединяются с каркасом многожильным медным мягким проводом. Монтажные элементы внутри шкафа соединяются с каркасом с помощью накатанных винтов, что обеспечивает создание полной цепи защитного заземления всего шкафа.
Поверхность шкафа обработана методом электростатического напыления, что обеспечивает высокую адгезию и хорошее качество поверхности. Весь шкаф имеет матовый оттенок, что предотвращает эффект ослепления.
Степень защиты шкафа — IP30.
