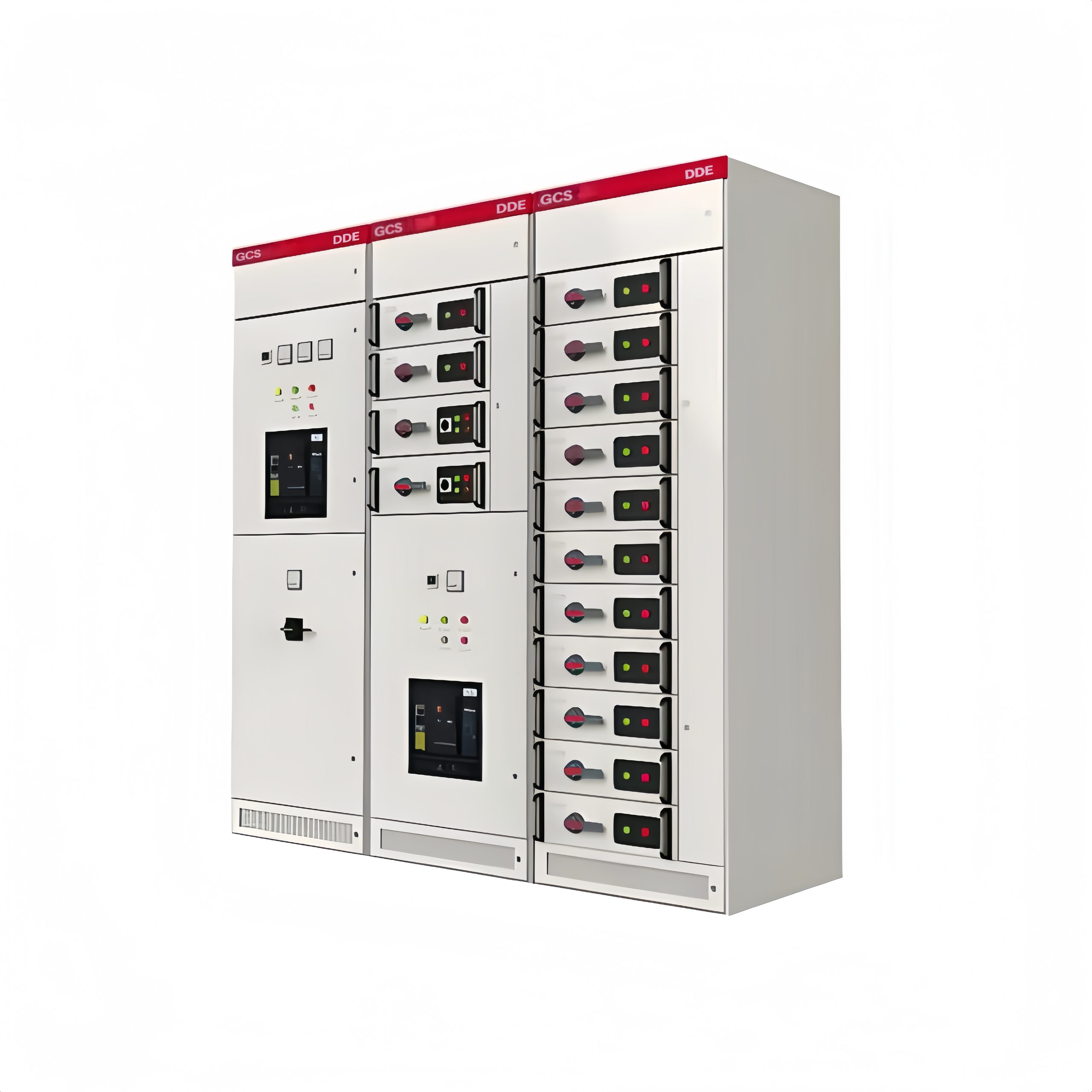

GCS Низковольтный выдвижной распределительный шкаф
Низковольтный выкатной шкаф типа GCS был разработан по требованиям отраслевых руководящих органов, многочисленных потребителей электроэнергии и проектных организаций совместными усилиями Министерства электроэнергетики и Министерства машиностроения.
Описание
маркер
Описание продукции
Низковольтный выкатной шкаф типа GCS был разработан по требованиям отраслевых руководящих органов, многочисленных потребителей электроэнергии и проектных организаций совместными усилиями Министерства электроэнергетики и Министерства машиностроения. Он соответствует национальным условиям, обладает высокими техническими характеристиками, способен удовлетворить потребности развития электроэнергетического рынка и конкурировать с существующими импортными аналогами. Данное изделие получило признание и одобрение как со стороны производителей, так и со стороны эксплуатационных организаций. Применяется на электростанциях, подстанциях, предприятиях нефтехимической отрасли, промышленных и горнодобывающих предприятиях, в металлургической и текстильной промышленности, высотных зданиях и других местах с высокой степенью автоматизации, требующих подключения к компьютерному интерфейсу. Используется в качестве низковольтного комплектного устройства в системах генерации и электроснабжения переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением 400 В, номинальным рабочим током до 4000 А для распределения электроэнергии, централизованного управления электродвигателями и компенсации реактивной мощности. Степень защиты — IP40.
Особенности конструкции
Конструкция корпуса собирается из профилей KS (или KB), стандартный модуль — 20 мм. Корпус после химического обезжиривания и фосфатирования подвергается электростатическому напылению. Внутренние перегородки и выкатные блоки проходят цинкование с пассивацией. Функциональные отсеки взаимно изолированы и разделены на отсек функциональных блоков, отсек сборных шин и кабельный отсек. Каждый отсек выполняет свои независимые функции, предотвращая случайное прикосновение к токоведущим частям соседних функциональных блоков и ограничивая распространение аварии.
Функциональные блоки
Высота выкатных блоков кратна модулю 160 мм и выпускается в пяти типоразмерах: 1/2 блока, 1 блок, 1,5 блока, 2 блока, 3 блока. Номинальный ток цепи блока — 400 А и ниже. Изменение габаритов блока происходит только по высоте; ширина и глубина остаются неизменными. Выкатные блоки одинакового функционального назначения обладают хорошей взаимозаменяемостью. В одном шкафу MCC можно установить до 11 блоков типоразмера 1 или до 22 блоков типоразмера 1/2. Выкатные блоки оснащены механическими блокировочными устройствами. На лицевой панели имеются чёткие указатели положений: «включено», «отключено», «испытание», «выкачено». Конструкция данного изделия увеличивает тепловую ёмкость переходных соединителей, что значительно снижает дополнительный нагрев контактных разъёмов, кабельных наконечников и разделительных перегородок, вызываемый нагревом переходных соединителей.
Разделение между функциональными блоками и отсеками выполнено чётко и надёжно, что исключает влияние отказа одного блока на работу других блоков, локализуя аварию в минимальных пределах.
Выкатные блоки оснащены достаточным количеством вторичных контактных разъёмов (32 пары для блоков типоразмера 1 и выше, 20 пар для блоков типоразмера 1/2), что позволяет удовлетворить требования к количеству контактов со стороны компьютерных интерфейсов и цепей автоматического управления.
