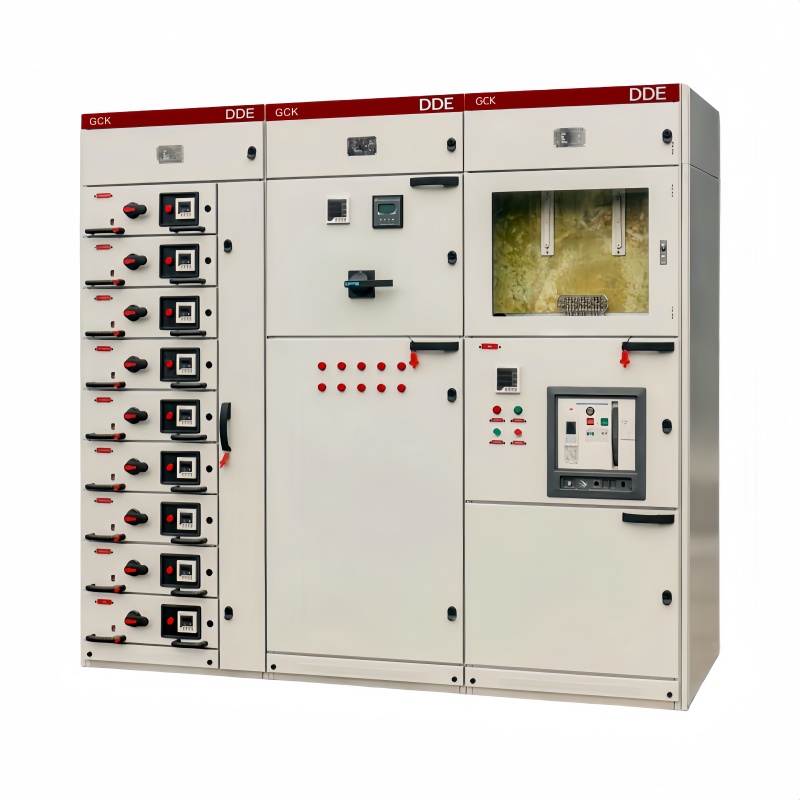

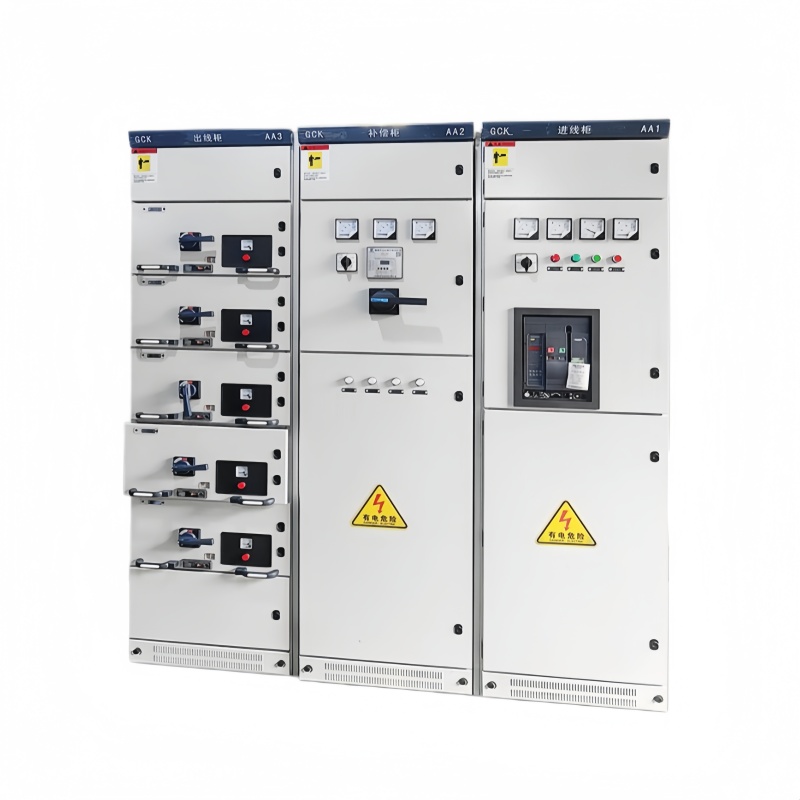

GCK Низковольтный выдвижной распределительный шкаф
Низковольтный выкатной шкаф GCK — это низковольтное комплектное распределительное устройство, широко применяемое на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в высотных зданиях и других областях.
Описание
маркер
Описание продукции
Комплектное низковольтное распределительное устройство с выкатными элементами типа GCK (далее — «коммутационное устройство») предназначено для использования в электрических системах с номинальным рабочим напряжением 380 В, в трёхфазных четырёхпроводных и трёхфазных пятипроводных системах переменного тока для приёма электроэнергии, её распределения, компенсации реактивной мощности, учёта электроэнергии, освещения и централизованного управления электродвигателями на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях и в высотных зданиях.
Низковольтный выкатной шкаф GCK — это низковольтное комплектное распределительное устройство, широко применяемое на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в высотных зданиях и других областях. Предназначено для работы в электрических сетях переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением до 660 В и номинальным током до 4000 А для распределения электроэнергии, централизованного управления электродвигателями, компенсации реактивной мощности и других функций.
Особенности
1.Высокая надёжность и безопасность: Соответствует требованиям государственного стандарта GB/T7251.12-2013, международного стандарта IEC439 и других. Обладает высокой отключающей способностью и динамической стойкостью. Корпус разделён металлическими перегородками на отсек сборных шин, отсек функциональных блоков и кабельный отсек. Степень защиты может достигать от IP30 до IP54, что эффективно предотвращает распространение дуги короткого замыкания и обеспечивает безопасность эксплуатации.
2.Модульность и гибкость: Каркас выполнен из профилей G-образного сечения, бессварная конструкция, модульная конструкция (E = 20 мм или 25 мм). Поддерживаются различные типоразмеры выкатных блоков: 1/2 блока, 1 блок, 3/2 блока и другие. В одном шкафу может быть размещено до 18 цепей. Обеспечивается гибкая комбинация функций силового распределения (PC) и управления электродвигателями (MCC).
Удобство обслуживания и эксплуатации: Выкатные блоки оснащены четырёхпозиционным механизмом управления («рабочее», «испытание», «выкачено», «изолировано»), который имеет механическую блокировку с рукояткой автоматического выключателя, предотвращающую ошибочные операции. Высокопрочные нейлоновые направляющие обеспечивают плавное вставление и извлечение, позволяя быстро обслуживать и заменять блоки.
3.Высокая адаптивность к условиям окружающей среды: Корпус изготовлен из оцинкованной стали и трудногорючего инженерного пластика. Поверхность обработана антикоррозийным покрытием, что позволяет эксплуатировать устройство в условиях высокой температуры, повышенной влажности и агрессивной промышленной среды. Внутренние воздушные каналы оптимизированы для обеспечения контролируемого превышения температуры при длительной работе.
4.Превосходные технические параметры: Кратковременный ток короткого замыкания горизонтальных сборных шин может достигать 100 кА, пиковый ток короткого замыкания вертикальных сборных шин — 176 кА. Максимальная мощность управляемых электродвигателей — до 320 кВт. Удовлетворяет требованиям промышленного распределения электроэнергии с высокими нагрузками и повышенными требованиями.
5.В целом, низковольтный шкаф GCK благодаря своим преимуществам, таким как передовая конструкция, гибкость компоновки, безопасность, надёжность и удобство обслуживания, стал основным выбором в современных промышленных системах распределения электроэнергии.
