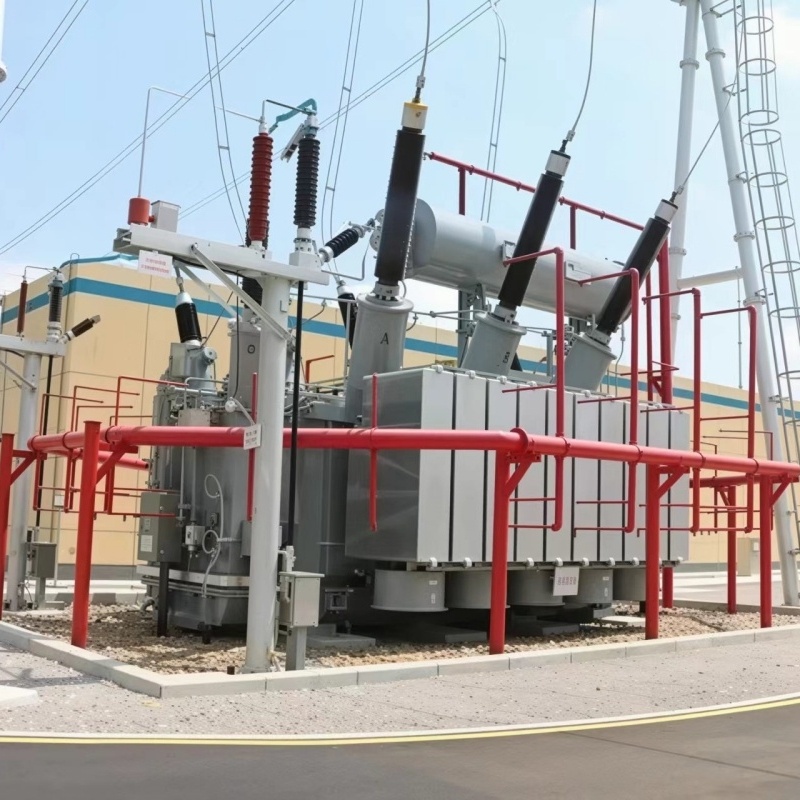

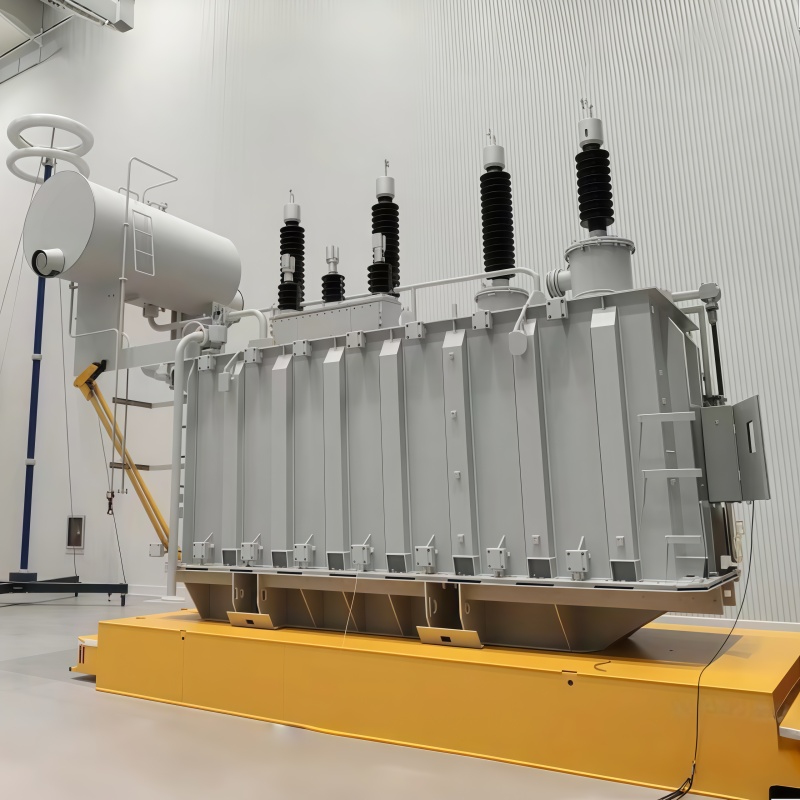

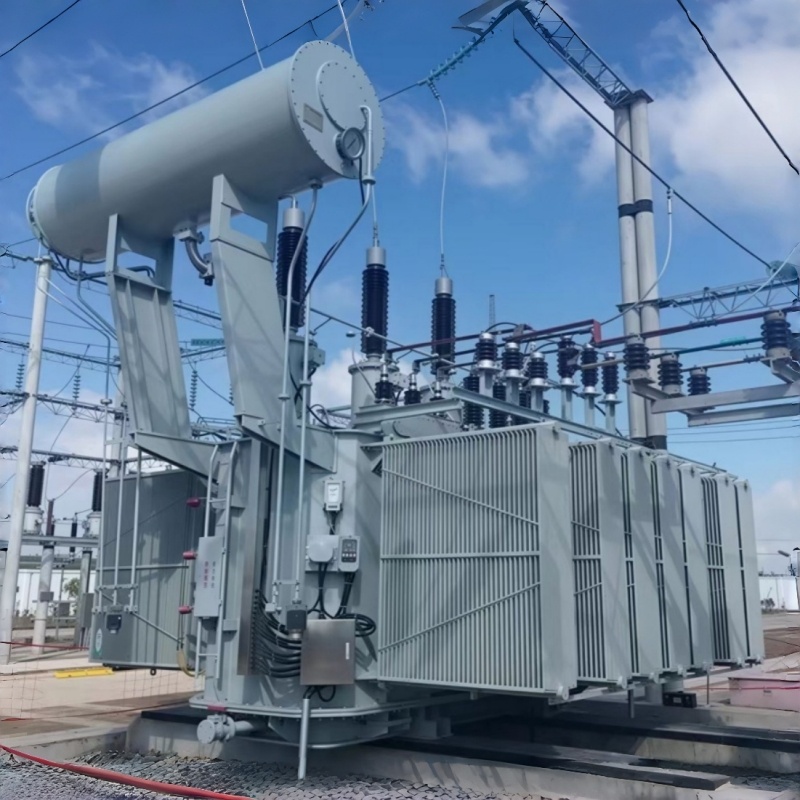

Масляный силовой трансформатор 110 кВ
Сердечник масляного силового трансформатора 110 кВ выполнен из высококачественной ориентированной кремнистой стали, набранной многоступенчатыми слоями, с нанесением отверждаемого лака на поверхность. Изделие отличается низкими потерями и низким уровнем шума.
Описание
маркер
Описание продукции

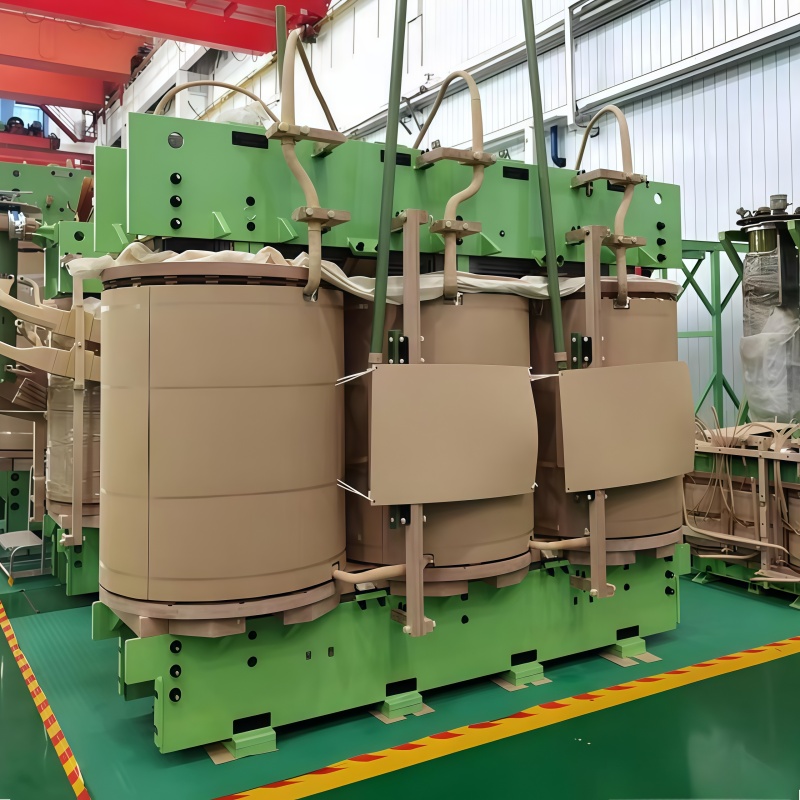

Сердечник масляного силового трансформатора 110 кВ выполнен из высококачественной ориентированной кремнистой стали, набранной многоступенчатыми слоями, с нанесением отверждаемого лака на поверхность. Изделие отличается низкими потерями и низким уровнем шума. Обмотки имеют конструкцию с внутренними и наружными распорными планками. Между обмотками и магнитопроводом, а также между обмотками применяется высокопрочный жёсткий бумажно-бакелитовый цилиндр, что эффективно обеспечивает стойкость к ударным токам короткого замыкания. Бак трансформатора выполнен по технологии цельной гибки с гофрированной конструкцией, что повышает механическую прочность и придаёт эстетичный внешний вид. Активная часть и бак фиксируются с помощью системы полного позиционирования, обеспечивающей стабильность при транспортировке и эксплуатации.
Характеристики
Низкие потери: соответствуют требованиям по энергоэффективности стандарта GB 20052-2020 «Предельные значения энергоэффективности и классы энергоэффективности силовых трансформаторов».
Низкий уровень шума: уровень шума при естественном охлаждении составляет менее 60 дБ.
Низкий уровень частичных разрядов: уровень частичных разрядов контролируется в пределах 100 пКл.
Высокая стойкость к токам короткого замыкания: внутри обмоток применяется высококачественный изоляционный каркас, боковые стенки бака изготовлены методом лазерной резки за один проход.
Эстетичный внешний вид: полная шлифовка и удаление ржавчины, порошковое электростатическое напыление обеспечивает качество покрытия, сопоставимое с окраской бытовой техники.
Отсутствие протечек: все уплотнительные фланцы имеют канавочную конструкцию, сливной клапан выполнен из латуни, на радиаторах установлены вакуумные дисковые затворы, что гарантирует герметичность.
Технические характеристики
Мощность: от 6300 кВА до 180 000 кВА
Номинальное напряжение первичной стороны: от 110 кВ до 121 кВ
Номинальное напряжение вторичной стороны: от 6,3 кВ до 38,5 кВ
Количество ответвлений: от 5 до 17
Частота: 50/60 Гц
Число фаз: трёхфазный
Группа соединений: Yd11 / YNd11 и др.
Напряжение короткого замыкания: от 10% до 14%
