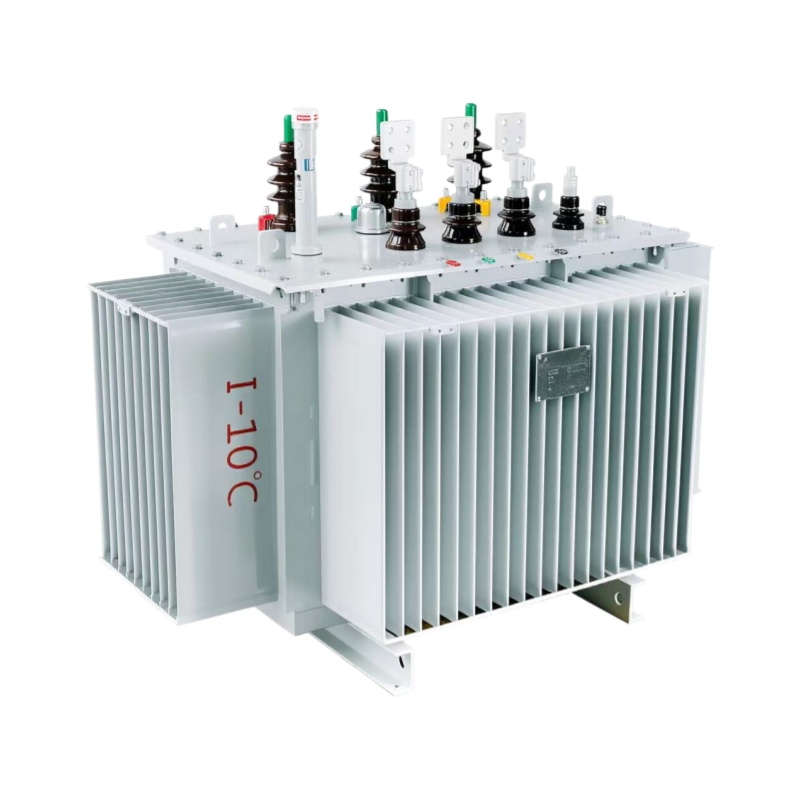

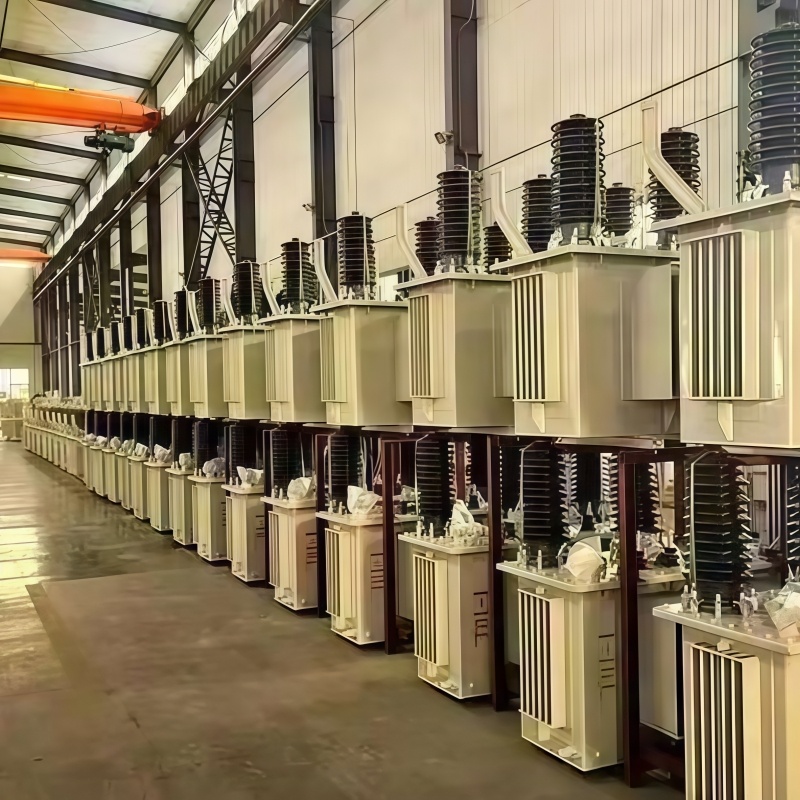

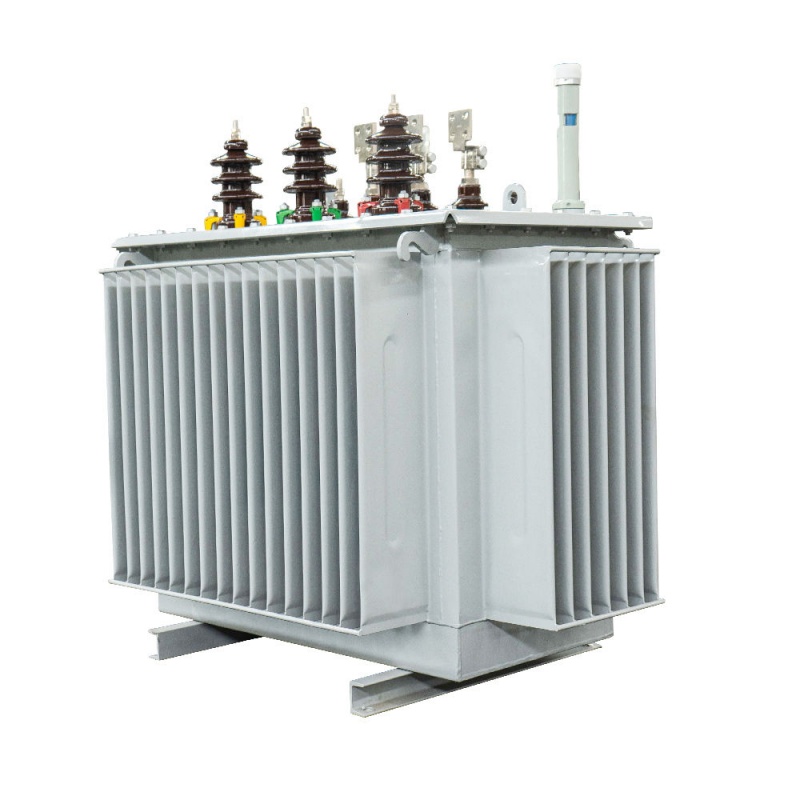

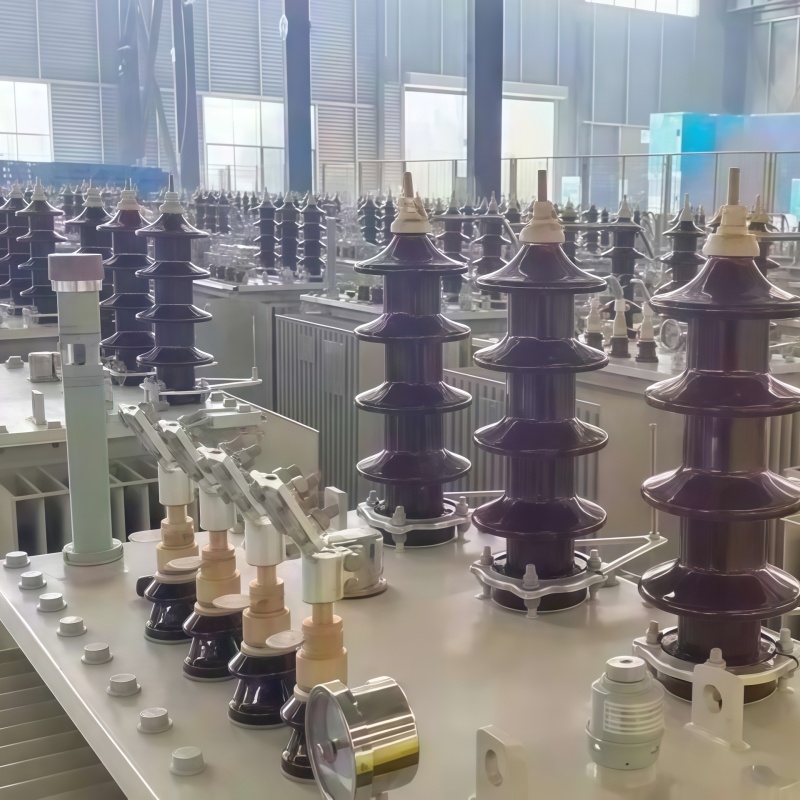

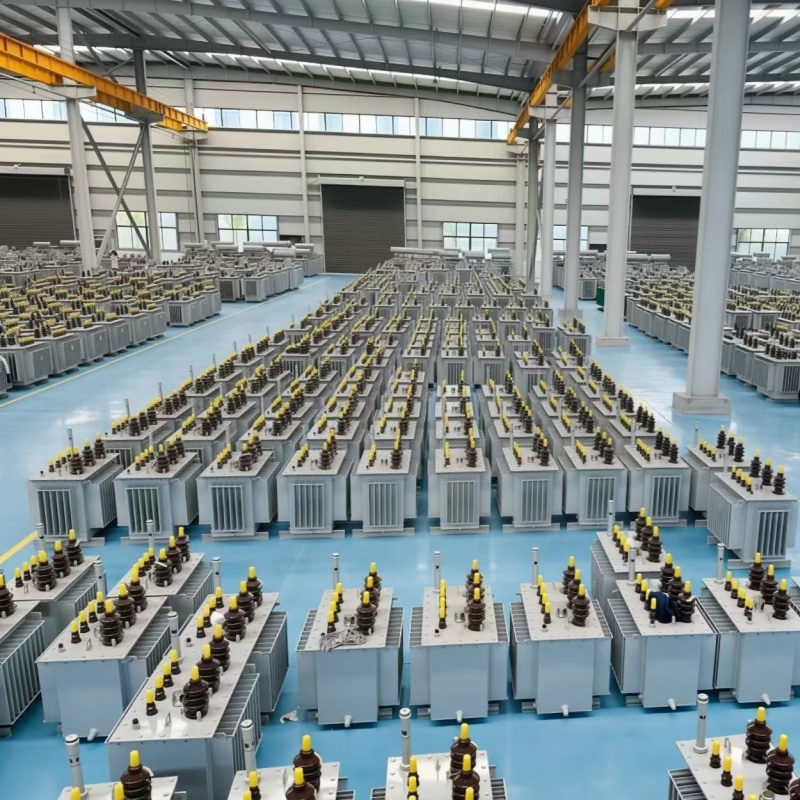

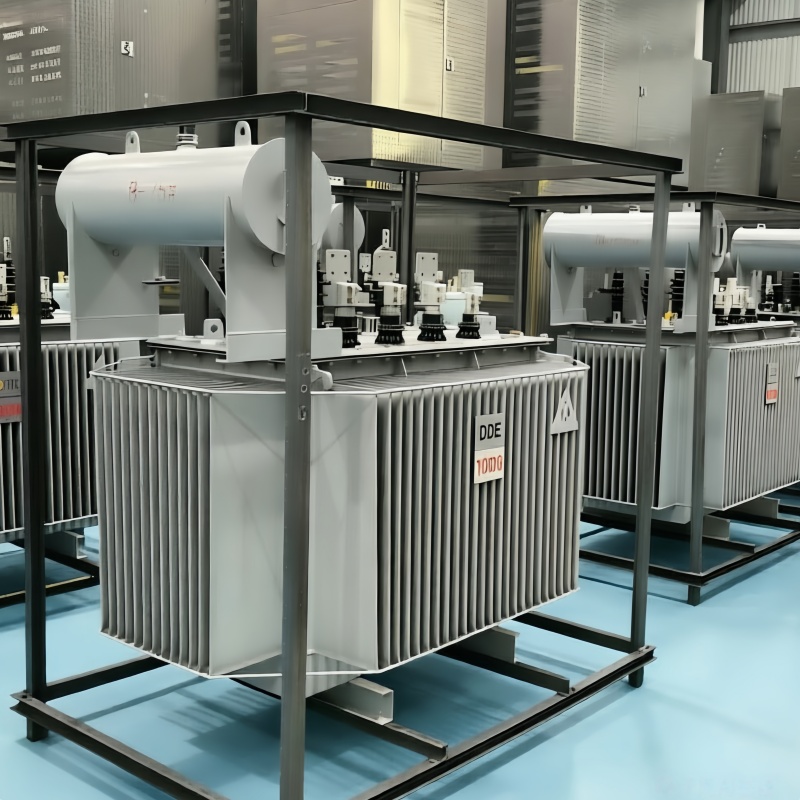

Масляный трансформатор 10–20 кВ
Масляные трансформаторы 10–20 кВ выполнены с применением полностью герметизированного гофрированного бака и технологии вакуумной заливки масла. Они отличаются стабильной и надёжной работой, эффективно замедляют старение изоляции и снижают затраты на техническое обслуживание.
Описание
маркер
Описание продукции
Масляные трансформаторы 10–20 кВ выполнены с применением полностью герметизированного гофрированного бака и технологии вакуумной заливки масла. Они отличаются стабильной и надёжной работой, эффективно замедляют старение изоляции и снижают затраты на техническое обслуживание. Изделия применяются в энергосистемах переменного тока частотой 50 (60) Гц с номинальным напряжением до 20 кВ включительно и являются идеальным распределительным оборудованием для предприятий нефтяной, металлургической, химической, текстильной, лёгкой промышленности, а также для объектов с высокой запылённостью.
Характеристики продукции
1. Магнитопровод выполнен из высококачественной ориентированной холоднокатаной кремнистой стали с высокой магнитной проводимостью, имеет конструкцию с полностью косым стыком и ступенчатым круглым сечением стержней, что эффективно снижает потери холостого хода и уровень шума.
2. Обмотки — концентрические, с гофрированными масляными каналами и стяжными бандажами. Трансформатор оснащён переключателем ответвлений для регулирования напряжения.
3. Полностью герметизированный гофрированный бак: гофрированные охлаждающие пластины одновременно выполняют функцию охлаждения и эластичного «дыхания». Отсутствие расширительного бака позволяет уменьшить общую высоту трансформатора.
4. Технология вакуумной заливки масла полностью удаляет влагу. Трансформаторное масло не контактирует с воздухом, что исключает окисление и увлажнение. В процессе эксплуатации не требуется периодический отбор проб масла для испытаний.
5. Изделие оснащено предохранительным клапаном избыточного давления и гнездом для стеклянного термометра. Модели большей мощности могут быть укомплектованы сигнальным термометром и газовым реле, что обеспечивает безопасную эксплуатацию.
Технические параметры
Номинальная мощность: 10–8000 кВА
Номинальное напряжение ВН: 6–22 кВ (возможно исполнение на два напряжения 10(6) кВ)
Номинальное напряжение НН: 0,4 кВ
Пределы регулирования напряжения: ±5%, ±2×2,5%
Номинальная частота: 50 (60) Гц
Группа соединений: Dyn11, Yyn0
Материал обмоток: медь, алюминий
связаться с нами
Сопутствующие популярные продукты
ZW32-40.5 Вакуумный выключатель для наружной установки
Высоковольтный вакуумный выключатель для наружной установки типа ZW32-40.5 использует уникально разработанные монолитные литые полюса с высокой надёжностью и высоконадёжный приводной механизм. Данное устройство в основном применяется в средневольтных воздушных распределительных сетях для включения и отключения нагрузочных токов, токов перегрузки и токов короткого замыкания.

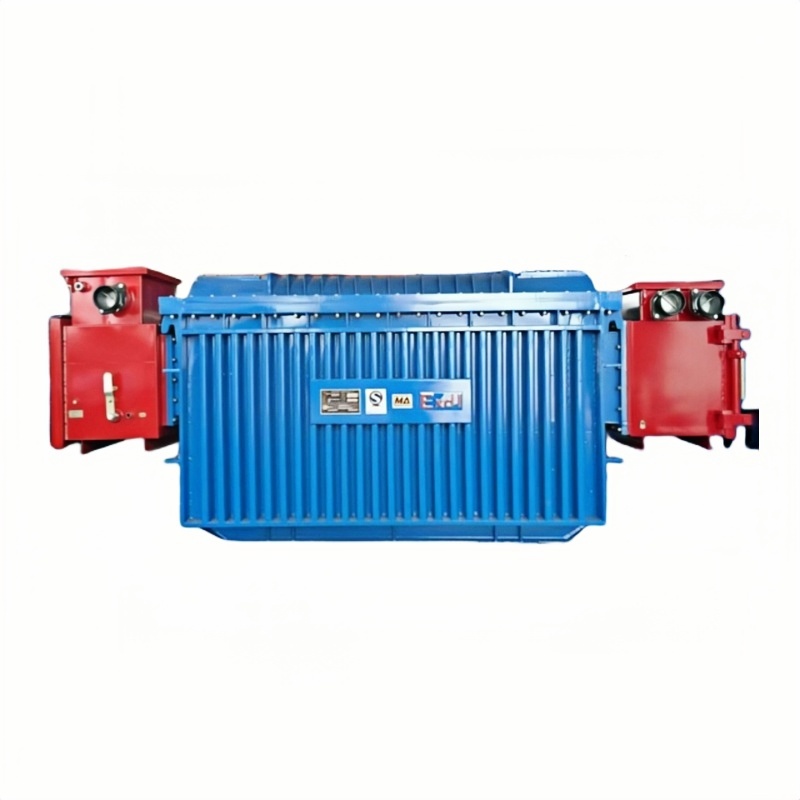

KBSGZY Шахтная взрывозащищённая передвижная трансформаторная подстанция
KBSGZY Шахтная взрывозащищённая передвижная трансформаторная подстанция предназначена для использования в шахтах с наличием метановоздушной смеси и угольной пыли, опасных по взрыву, в качестве распределительного устройства для комплексного механизированного оборудования добычи в подземных условиях угольных шахт.
JP Многофункциона́льный распредели́тельный шкаф нару́жной устано́вки
Многофункциональный комплектный распределительный шкаф для наружной установки серии JP (далее — «шкаф JP») — это интегрированное электротехническое устройство, специально разработанное для модернизации городских и сельских электрических сетей, а также для низковольтных распределительных систем напряжением 0,4 кВ.
Интегрированная повышающая подстанция с накопителем энергии и преобразователем (AC/DC)
Интегрированный блок преобразователь для систем накопления энергии — повышающий трансформатор. Благодаря интеграции двух преобразователей для систем накопления энергии и повышающего трансформатора достигается уменьшение общей занимаемой площади системы, снижение производственных и транспортных затрат на оборудование, сокращение времени на сборку и комплексную наладку на месте, а также повышение эффективности монтажных работ и последующего обслуживания.

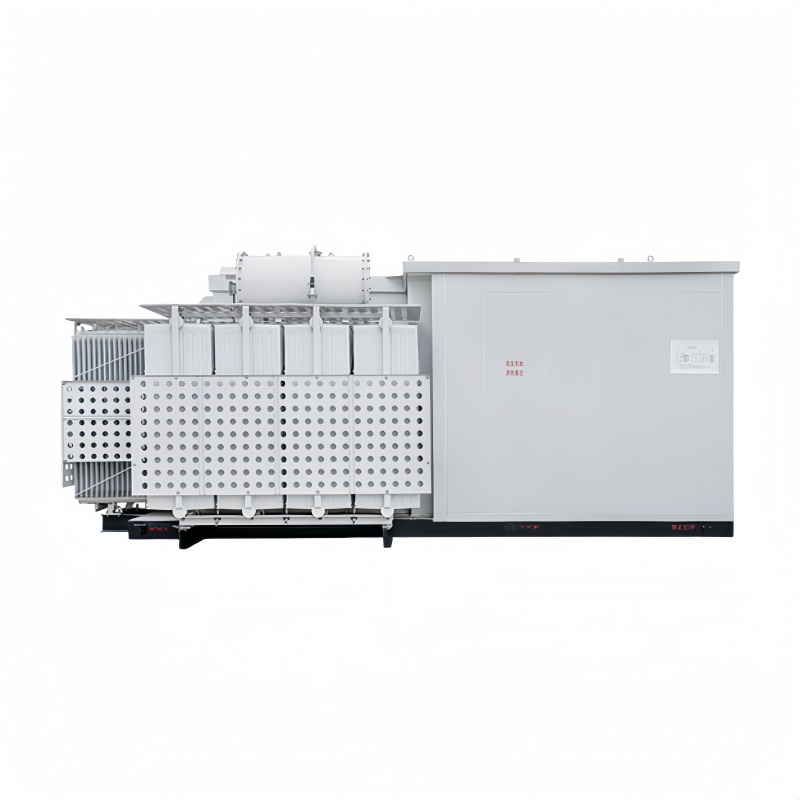

Ветро-солнечная накопительная трансформаторная подстанция контейнерного типа (китайского типа)
Комплектная трансформаторная подстанция для ветроэнергетики (китайского типа) представляет собой высоковольтную/низковольтную предварительно смонтированную подстанцию, объединяющую в себе высоковольтное коммутационное оборудование, масляный повышающий трансформатор, низковольтные распределительные шкафы и соответствующее вспомогательное оборудование.

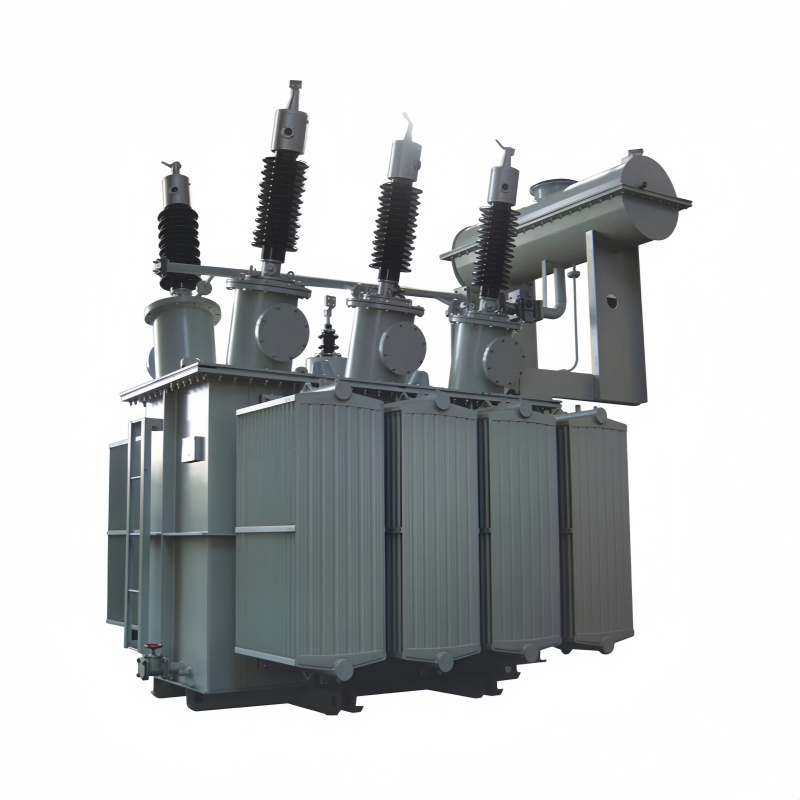

Масляный силовой трансформатор 66 кВ
Масляные силовые трансформаторы 66 кВ обладают характеристиками «четыре низких и одно высокое» (низкие потери, низкий уровень шума, низкий нагрев, низкий уровень частичных разрядов, высокая надёжность), а также не требуют выемки активной части и не имеют протечек.

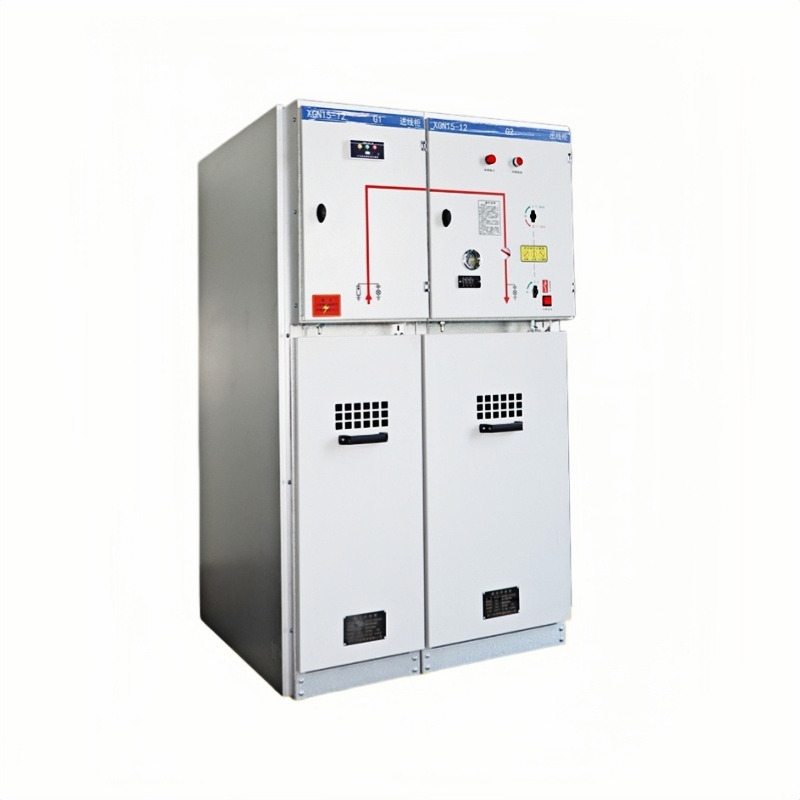

XGN15-12(24) Высоковольтный блок кольцевой магистрали с элегазовой изоляцией
Модульное унифицированное комплектное распределительное устройство кольцевого типа с элегазовой изоляцией XGN15-12 (24) представляет собой металлическое комплектное распределительное устройство кольцевого типа нового поколения с воздушной изоляцией, в котором в качестве основного выключателя используется элегазовый выключатель на SF6.

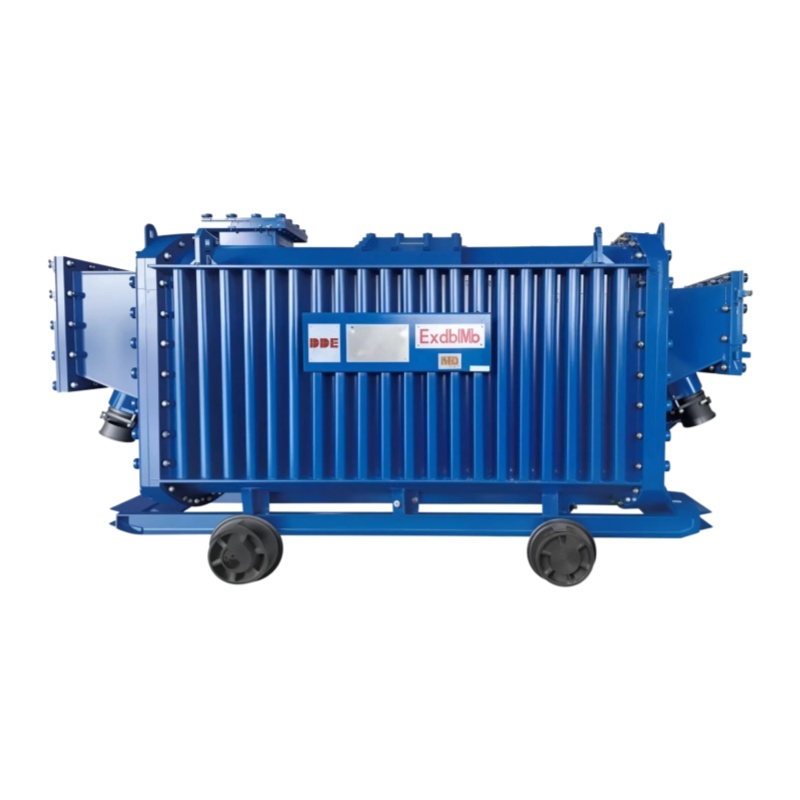

KBSG Шахтный взрывозащищённый сухой трансформатор
KBSG Шахтный взрывозащищённый сухой трансформатор предназначен для использования в шахтах с наличием метановоздушной смеси и угольной пыли, опасных по взрыву, в качестве распределительного устройства для комплексного механизированного оборудования добычи в подземных условиях угольных шахт.
VD1-12(24) Высоковольтный вакуумный выключатель бокового монтажа для внутренней установки
Высоковольтный вакуумный выключатель для внутренней установки с боковым монтажом серии VD1-12 (24) является высоковольтным коммутационным устройством для внутренней установки, предназначенным для использования в трёхфазных электрических системах напряжением 12 кВ, частотой 50 (60) Гц в качестве аппарата защиты и управления.
Трехфазная комплектная трансформаторная подстанция американского типа
Комплектный трансформатор американского типа ZGS — это изделие, широко применяемое в системах распределения электроэнергии. В отличие от европейского комплектного трансформатора, он не является простой комбинацией трансформатора и высоковольтных и низковольтных шкафов, а представляет собой комплексное электротехническое устройство, развитое на базе трансформатора.

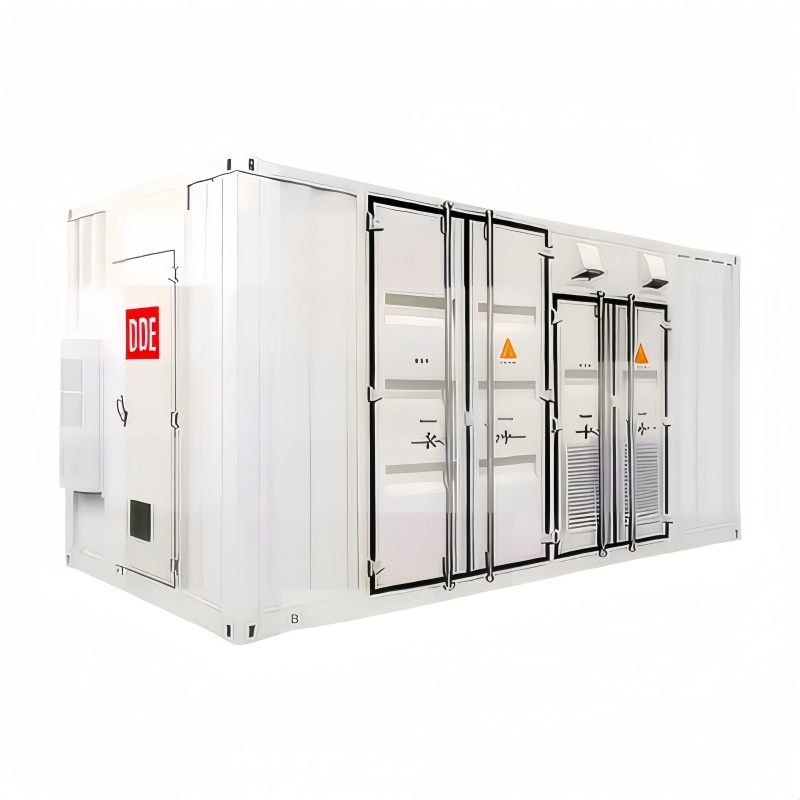

Блочно-модульная подстанция
Основная функция преобразовательной подстанции в модульном исполнении заключается в преобразовании низковольтного переменного тока, вырабатываемого генерирующей системой в области новой энергетики, в средневольтный переменный ток и подаче электроэнергии в электрическую сеть.

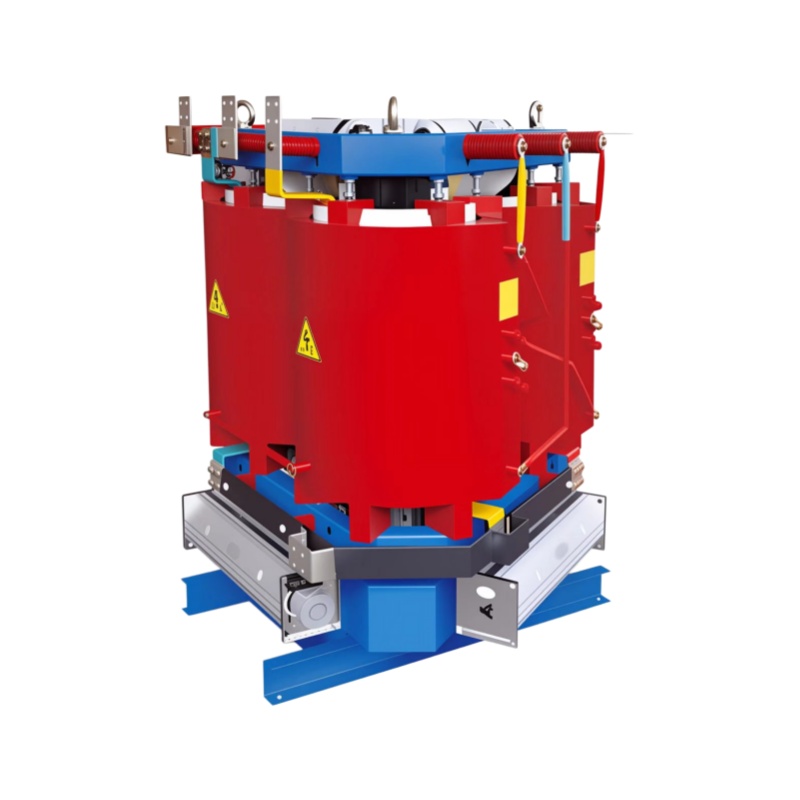

SCB-RL Сухой трансформатор с эпоксидной изоляцией и пространственным треугольным сердечником
SCB-RL Сухой трансформатор с эпоксидной изоляцией и пространственным треугольным сердечником отличается высоким техническим уровнем и передовыми характеристиками. По сравнению с аналогичными изделиями он обладает симметричной трёхфазной магнитной цепью, низким уровнем шума, высокой стойкостью к токам короткого замыкания, высоким соотношением цены и качества, а также многими другими преимуществами.

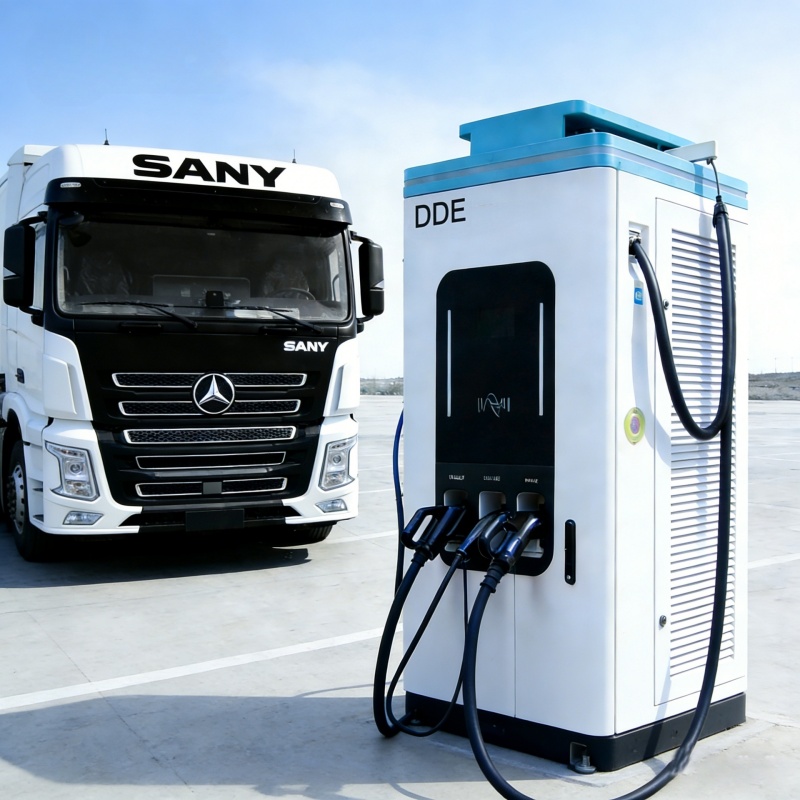

Зарядная станция для электромобилей
Электрическая зарядная станция для электромобилей — это устройство для пополнения заряда, специально разработанное для новых энергетических транспортных средств, своего рода «заправочная станция» для электромобилей. Широко устанавливается в жилых районах, торговых центрах, на парковках, в придорожных сервисных зонах и для зарядки грузовых электромобилей.

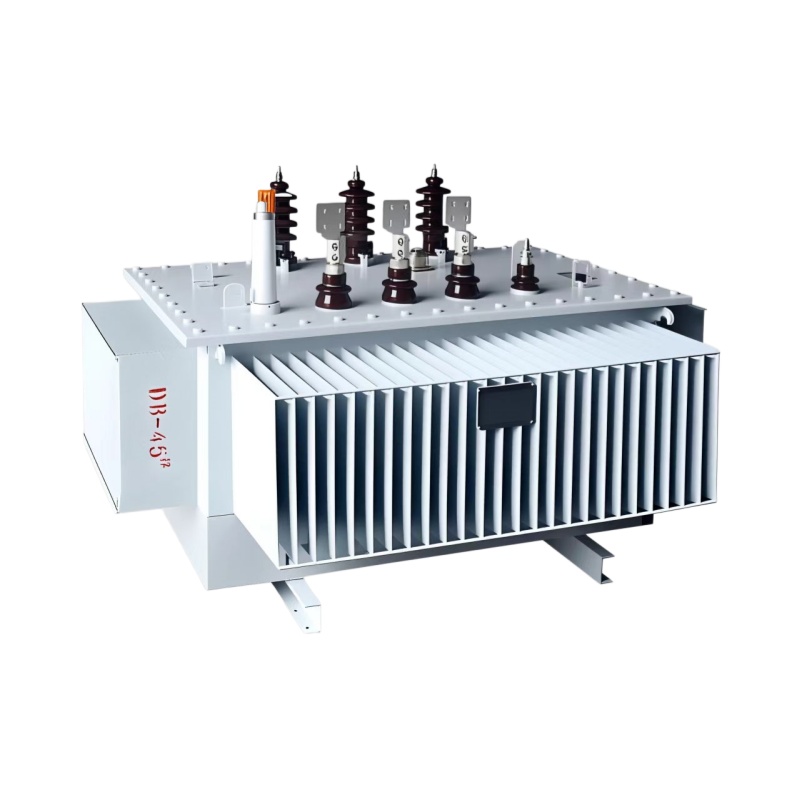

Масляный трансформатор с аморфным сердечником 10 кВ
Трансформаторы с аморфным магнитопроводом SBH представляют собой полностью герметизированные масляные трансформаторы. Магнитопровод выполнен из аморфного сплава, состоящего из таких основных элементов, как железо, никель, кобальт, кремний и бор.

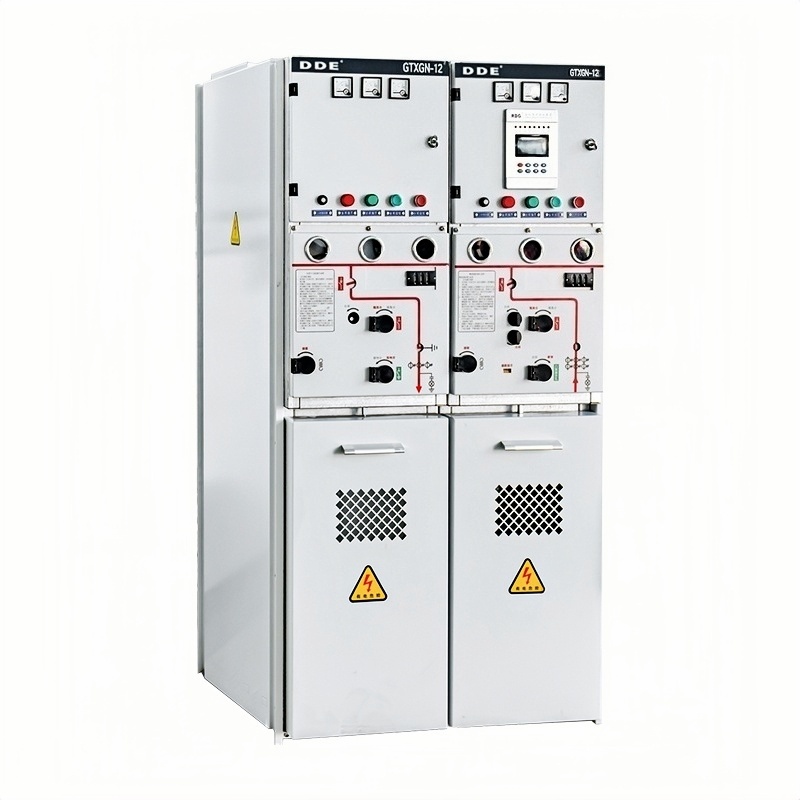

GTXGN-12 Высоковольтный блок кольцевой магистрали с твёрдой изоляцией
Кольцевое комплектное распределительное устройство с твёрдой изоляцией серии GTXGN-12 представляет собой полностью изолированное, полностью герметичное, не требующее обслуживания вакуумное коммутационное устройство с твёрдой изоляцией.

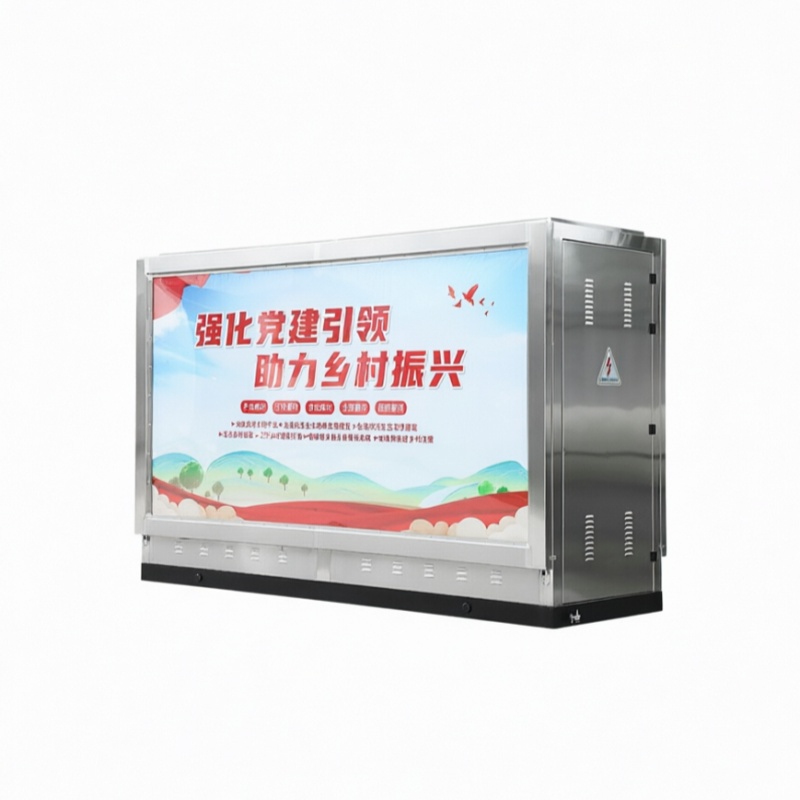

Подземная трансформаторная подстанция
