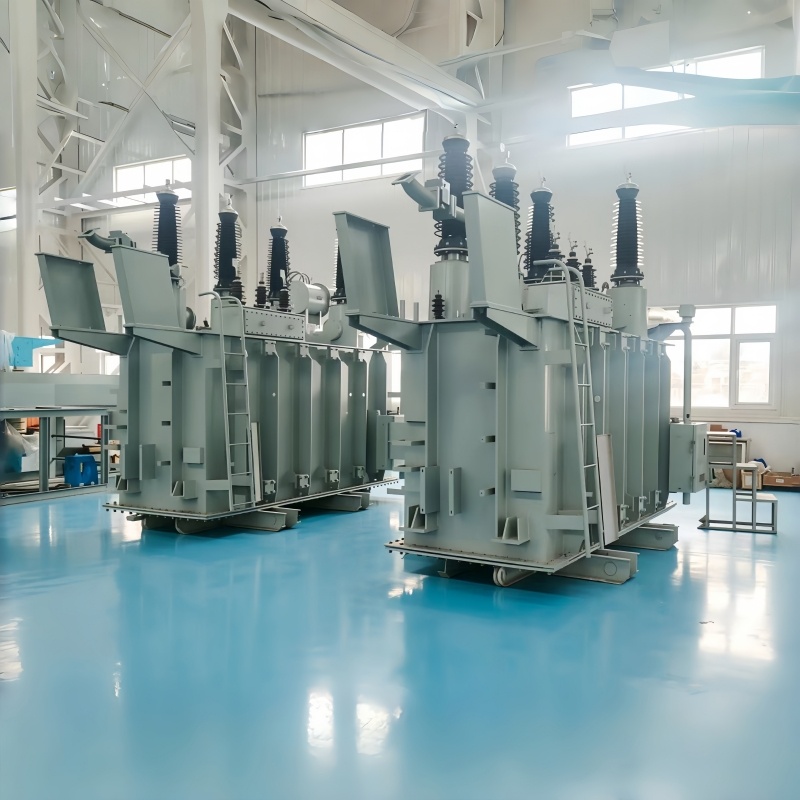

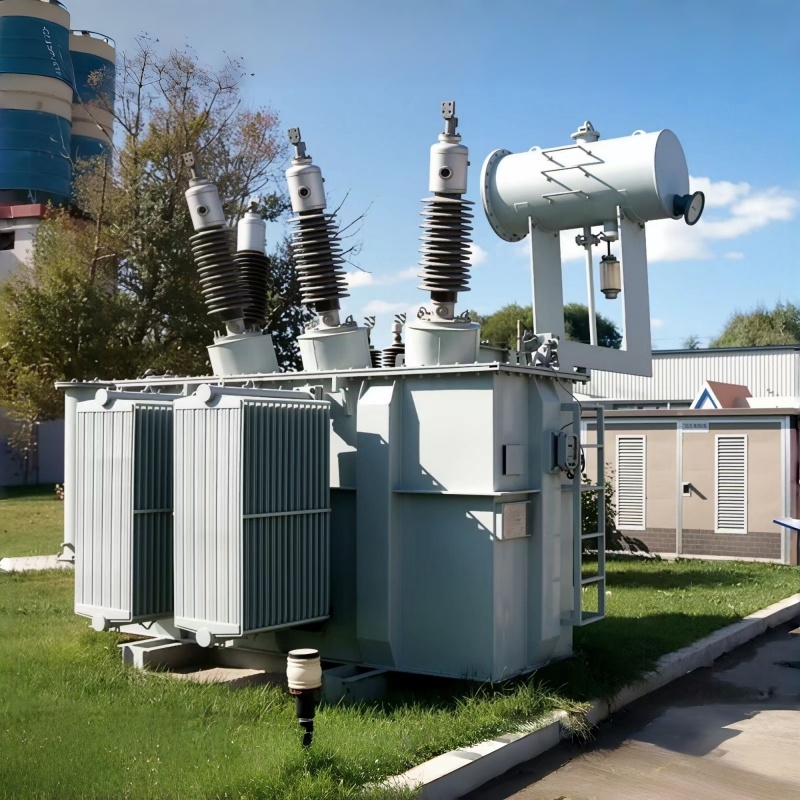

Масляный силовой трансформатор 66 кВ
Масляные силовые трансформаторы 66 кВ обладают характеристиками «четыре низких и одно высокое» (низкие потери, низкий уровень шума, низкий нагрев, низкий уровень частичных разрядов, высокая надёжность), а также не требуют выемки активной части и не имеют протечек.
Описание
маркер
Описание продукции
Масляные силовые трансформаторы 66 кВ обладают характеристиками «четыре низких и одно высокое» (низкие потери, низкий уровень шума, низкий нагрев, низкий уровень частичных разрядов, высокая надёжность), а также не требуют выемки активной части и не имеют протечек. При проектировании изделия применяется современное программное обеспечение для электромагнитных расчётов. С помощью компьютерного моделирования выполняются расчёт и анализ главной изоляции, продольной изоляции, распределения градиента импульсного напряжения, распределения электрического поля в торцевой зоне, термической стойкости при коротком замыкании и электродинамической стойкости трансформатора, что обеспечивает достаточный проектный запас и тем самым гарантирует безопасную и надёжную эксплуатацию.
Характеристики продукции
1. Низкие потери, низкий уровень шума
Магнитопровод выполнен из высококачественной холоднокатаной ориентированной кремнистой стали. Благодаря применению полностью автоматического роботизированного оборудования для шихтовки пластин достигаются малые заусенцы при резке и низкий коэффициент шихтовки, что эффективно снижает потери холостого хода, ток холостого хода и уровень шума трансформатора. Потери холостого хода снижаются на 5–15% по сравнению с ручной шихтовкой.
2. Безопасная и надёжная эксплуатация
Конструкция изоляции трансформатора имеет достаточный запас прочности. Плотность тока в обмотках выбрана рационально, запас механической прочности проводников достаточен. Превышение температуры масла в трансформаторе ниже требований национальных стандартов.
3. Передовая конструкция, удобное обслуживание
Обмотки имеют внутренний опорный каркас из высококачественной изоляции. Все обмотки снабжены внутренними и наружными распорными планками. Планки и прокладки имеют скруглённые кромки, что обеспечивает равномерное электрическое поле и повышенную надёжность. Для осевого крепления обмоток применяются самоконтрящиеся гайки, благодаря чему изделие выдерживает длительную транспортировку с тряской без ослабления креплений и не требует выемки активной части. Корпус бака изготовлен из широких стальных листов, что минимизирует количество сварных швов. В сочетании с уникальной технологией сварки это обеспечивает отсутствие протечек и высокое качество сварных соединений.
Все уплотнительные фланцы имеют канавочную конструкцию, гарантирующую герметичность.
