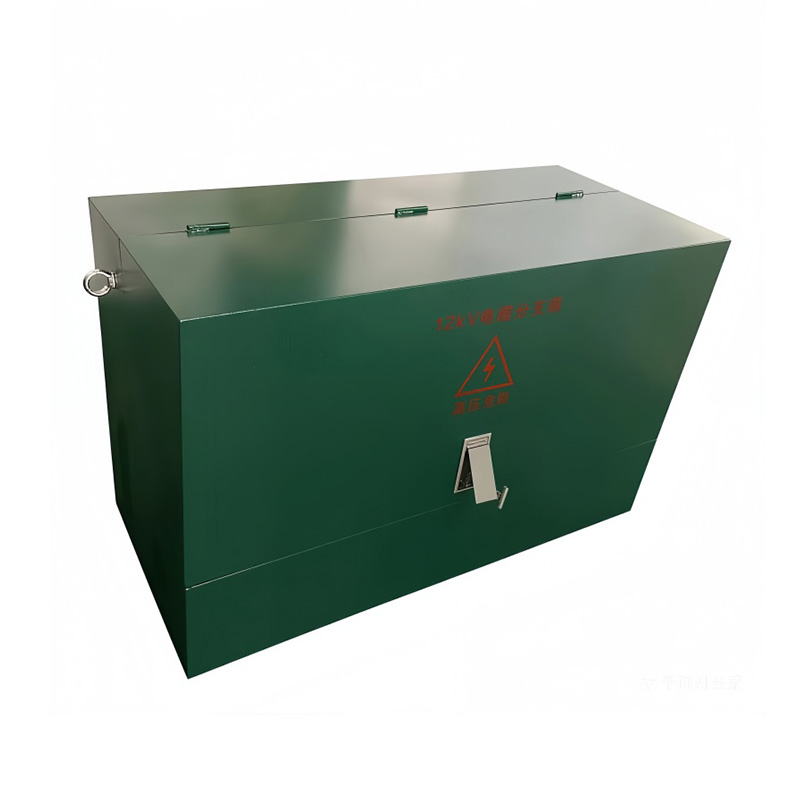

Кабельный распределительный шкаф американского типа
Кабельный ответвительный шкаф американского типа — это характерное кабельное соединительное устройство в системах распределения электроэнергии. Концепция его конструкции возникла в Северной Америке, и в настоящее время он также широко применяется в промышленных парках, торговых центрах и густонаселённых городских районах Китая.
Описание
маркер
Описание продукции
Кабельный ответвительный шкаф американского типа — это характерное кабельное соединительное устройство в системах распределения электроэнергии. Концепция его конструкции возникла в Северной Америке, и в настоящее время он также широко применяется в промышленных парках, торговых центрах и густонаселённых городских районах Китая.
Он используется в основном в узловых точках кабельных систем напряжением 10 кВ или 12 кВ для ответвления или транзитной передачи электроэнергии от магистрального кабеля. По сравнению с ответвительными шкафами европейского типа, американский тип имеет существенные отличия по конструктивной форме, способу подключения и гибкости эксплуатации. Это полностью изолированное, полностью герметичное, полностью экранированное электрооборудование для наружной установки.
Основные особенности
1.Компактная конструкция, одностороннее открывание двери

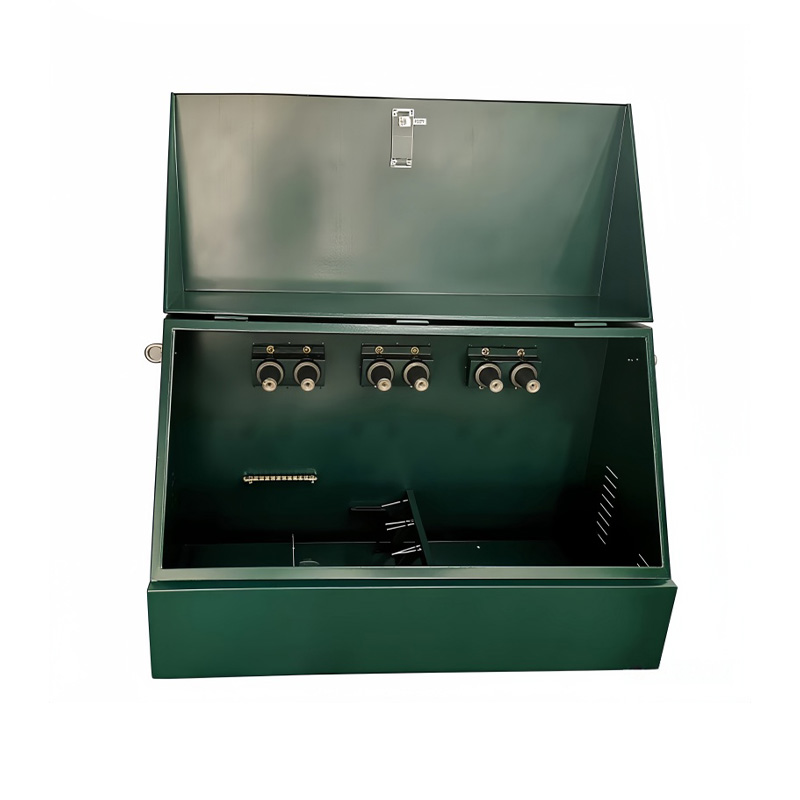

Американский ответвительный шкаф обычно имеет конструкцию з односторонним открыванием двери, внутри которой в качестве соединительной основы используется горизонтальная многопроходная сборная шина (T-Connector). Такая компоновка позволяет уменьшить ширину корпуса и занимаемую площадь, что делает его очень удобным для установки на узких городских улицах или в зелёных зонах.
2.Подключение штекерного типа, гибкость эксплуатации
Это наиболее отличительная черта американских ответвительных шкафов. В ответвлённых цепях обычно используются кабельные соединители штекерного типа (например, угловые наконечники), что позволяет выполнять подключение и отключение под нагрузкой при определённых условиях (например, при наличии нагрузочного выключателя). Такая конструкция значительно повышает гибкость обслуживания и устранения неисправностей, позволяя изолировать ответвлённую линию без отключения питания магистральной цепи.
3.Полная изоляция и герметичность, безопасность и надёжность
Все токоведущие части внутри корпуса покрыты высококачественным изоляционным материалом (например, силиконовой резиной), отсутствуют открытые токоведущие части. Степень защиты обычно высокая (достигает IP67), обеспечивается пылезащита, влагозащита, защита от затопления, коррозионная стойкость. Шкаф может работать в течение короткого времени в погружённом состоянии, что делает его очень подходящим для суровых условий наружной установки.
